マンションのダクト施工で必要な部材とは？施工で使う種類や発注前の確認ポイント
マンションの換気や排気を支えるダクトは、浴室・トイレ・キッチンなどの専有部まわりから、共用部の排気設備まで、さまざまな場所で使われています。
ダクトのサイズや部材の選び方を誤ると、空気の流れが悪くなったり、結露・カビ・におい戻りなどの原因になったりすることがあります。
特にマンションの改修工事では、天井裏のスペースが限られていたり、共用部の管理規約や工事ルールを確認する必要があったりするため、注意が必要です。
この記事では、マンションのダクト施工で使うダクトの種類や部材、発注前の確認ポイントについて解説します。
マンションで発生しやすい小規模ダクト工事
マンションのダクト工事では、建物全体のダクトを大幅に更新する工事だけでなく、専有部の設備交換にあわせた小規模な工事も発生します。
マンションで特に確認することが多い場所と、使用されやすい部材は次の通りです。
| 場所 | 主な用途 | よく使う部材 | 注意点 |
|---|---|---|---|
| 浴室 | 湿気の排気 | フレキシブルダクト・丸ダクト | 結露や排気不良が起きやすい |
| トイレ | においの排気 | 小口径の丸ダクト | 換気扇とダクトの径違いに注意する |
| 洗面室 | 湿気の排気 | フレキシブルダクト | 浴室や他設備との経路干渉に注意する |
| キッチン | 油煙の排気 | スパイラルダクト・フード接続部材 | 排気抵抗や油汚れを考慮する |
| 共用部 | 換気・排気 | 角ダクト・点検口・ベントキャップ | 管理ルールや点検性を確認する |
| 店舗区画 | 大きな風量の換気 | 角ダクト・特注部材 | 必要風量や施工範囲を事前に確認する |
上記の場所は、マンションの改修現場で関わることが多い箇所です。
特に多能工や電気工事をされている方は、設備交換にあわせてダクトまわりの確認を求められることがあります。
マンションで発生しやすい小規模ダクト工事は、次の通りです。
- 換気扇交換工事
- 浴室改修工事
- トイレ改修工事
- キッチン改修工事
- 共用部の設備改修工事
以下からは、それぞれの工事内容について詳しく見ていきましょう。
換気扇交換工事
トイレ・洗面室・浴室などの換気扇を交換する際は、既存ダクトの口径と接続形状を事前に確認します。
換気扇本体だけを新しくしても、ダクトの径が合っていないと排気抵抗が大きくなり、換気効率が下がるおそれがあります。
こうした場合は、口径変換アダプターや適切な継手を使い、できるだけ無理のない接続にすることが重要です。
また、既存ダクトにほこりや汚れが溜まっている場合は、換気扇交換とあわせて清掃や点検を行うと、交換後の換気不良を防ぎやすくなります。
施工当日の手戻りを避けるためにも、現地調査の段階でダクト径・接続位置・取り回しを確認しましょう。
浴室改修工事
ユニットバスの交換や浴室改修では、湿気を外へ逃がす排気ダクトの確認が欠かせません。
浴室は湿気が多いため、ダクトの取り回しが悪いと、内部に水滴が溜まり、結露やカビの原因になることがあります。
特に天井裏のスペースが狭いマンションでは、ダクトが曲がっていたり、押しつぶされた状態で施工されていたりするケースもあります。
フレキシブルダクトを使用する場合でも、必要以上に曲げたり、長く引き回したりすると空気が流れにくくなるため注意が必要です。
浴室まわりでは、できるだけ短く、無理のない経路でダクトを接続することが基本です。
あわせて、接続部の抜けやすき間、保温材の種類や厚みも確認し、湿気が天井裏に漏れたり、結露が発生したりしないよう施工します。
トイレ改修工事
トイレの換気では、小口径の丸ダクトが使われることが多くあります。
換気扇を交換する際は、既存ダクトの径と新しい換気扇の接続口が合っているかを必ず確認しましょう。
マンションでは、既存設備の仕様や築年数によって、ダクト径が現行の換気扇と合わないことがあります。
径が合わないまま施工すると、接続部にすき間ができたり、無理な接続によって排気効率が落ちたりするため、注意が必要です。
径違いがある場合は、口径変換アダプターやエルボなどを使用して、換気扇とダクトを適切に接続します。
トイレは施工スペースが限られることも多いため、事前に接続方向や必要部材を確認しておくと、当日の作業が進めやすくなります。
キッチン改修工事
キッチンのレンジフード交換では、油煙を排出するダクトの径・位置・経路を確認します。
キッチン排気は油分を含むため、浴室やトイレの換気よりも汚れが溜まりやすく、部材選びや取り回しに注意が必要です。
火気を使用するため、ダクトには必ず不燃材料（鋼板製など）を使用しなければなりません。
また、油汚れが溜まりやすい経路になっていると、清掃性やメンテナンス性にも影響します。
キッチンまわりでは、スパイラルダクトやレンジフード用の接続部材など、用途に合った部材を選定しましょう。
可能な範囲で経路を短く、直線的にすることで、排気効率を確保しやすくなります。
レンジフード本体の交換だけでなく、既存ダクトの汚れや接続状態もあわせて確認することが重要です。
共用部の設備改修工事
共用廊下や共用設備の換気改修では、専有部よりも大きなダクトや点検口を扱うことがあります。
共用部のダクトや排気口に劣化・詰まり・破損があると、建物全体の換気や排気に影響する場合があります。
そのため、ベントキャップ、防虫網、防鳥網などの部材を確認することも重要です。
屋外に面する部材は雨風の影響を受けやすいため、耐久性や防錆性を考慮した部材選定も必要です。
また、外壁開口部や防火区画を貫通するダクトでは、防火ダンパーや適切な貫通部処理が必要になる場合があります。
共用部の工事では、施工内容だけでなく、管理組合や管理会社との事前確認も欠かせません。
作業時間、共用部の使用制限、住民への周知、点検口の位置などを確認したうえで、無理のない工事計画を立てることが大切です。

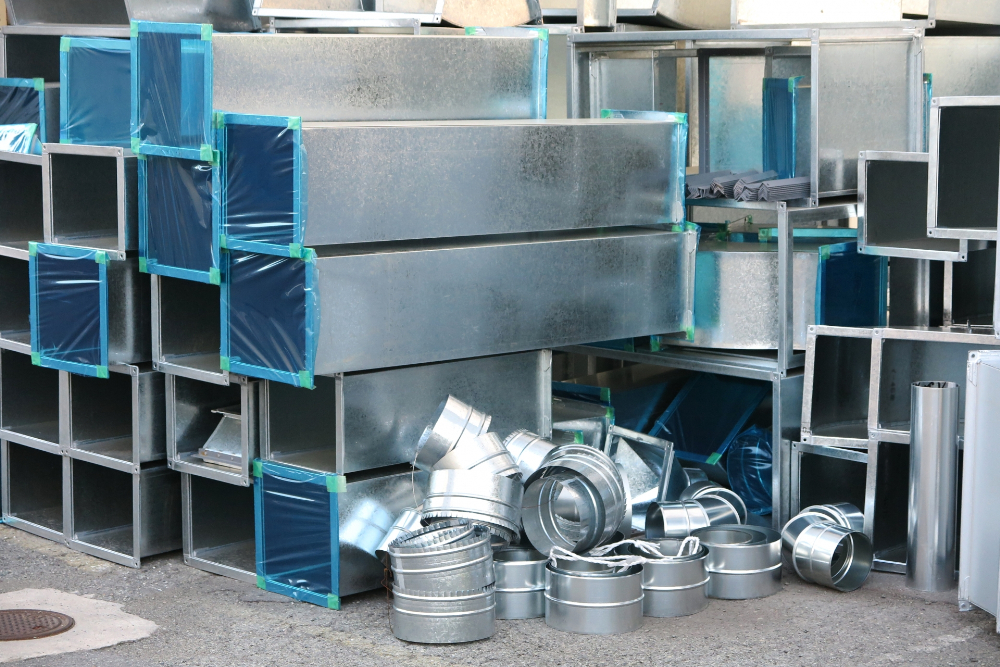

マンションで使われる主なダクト部材
マンションのダクト施工では、現場の用途やスペースに合わせて、複数の部材を組み合わせて使用します。
浴室・トイレ・キッチンなどの専有部では小口径のダクトが使われることが多く、共用部や店舗区画では、風量や施工範囲に応じて大きめのダクトや特注部材が必要になる場合もあります。
ダクト部材は、見た目が似ていても、用途や接続方法を誤ると排気不良や結露、におい戻り、施工当日の手戻りにつながることがあります。
そのため、発注前には、ダクト径・接続形状・設置スペース・必要な部材点数を確認しておくことが大切です。
マンションで使われる主なダクト部材は、次の通りです。
- 丸ダクト
- 角ダクト
- スパイラルダクト
- フレキシブルダクト
- 器具用ボックス
- 継手・エルボ・変換アダプター
- ベントキャップ・ダンパー
- 点検口
以下からは、それぞれの部材について詳しく見ていきましょう。
丸ダクト
丸ダクトは、断面が円形になっている筒状のダクトです。
空気が流れやすく、浴室・トイレ・洗面室などの換気設備でよく使われます。
マンションの小規模改修では、換気扇や排気口と接続するために、比較的短い丸ダクトを使用するケースもあります。
選定時に特に確認したいのは、接続する機器の口径です。
換気扇側の接続口と既存ダクトの径が合っていないと、そのまま取り付けることができません。
無理に接続すると、すき間や排気抵抗の原因になるため、必要に応じて変換アダプターや継手を用意します。
山陰設備工業で取り扱う部材の例は、次の通りです。
角ダクト
角ダクトは、断面が四角い箱型のダクトです。
丸ダクトよりも形状の自由度が高く、天井裏や壁際など、限られたスペースに納めやすい場合があります。
マンションでは、共用部の換気設備や店舗区画など、ある程度の風量が必要な場所で使われることがあります。
一方で、角ダクトは現場寸法に合わせた製作や、接続部の確認が重要です。
サイズが合わないと、納まりが悪くなったり、施工時に追加加工が必要になったりします。
発注前には、設置場所の寸法、接続する機器や既存ダクトの形状、点検スペースの有無を確認しましょう。
山陰設備工業で取り扱う部材の例は、次の通りです。
スパイラルダクト
スパイラルダクトは、金属板をらせん状に巻いて作られた丸型のダクトです。
形が安定しやすく、強度を確保しやすいことから、換気・排気設備で広く使われています。
キッチン排気や店舗区画、見える場所にダクトを通す現場などでも採用される部材です。
マンションの改修工事では、既存のダクト径やレンジフードの接続口に合わせて、スパイラルダクトを選定することがあります。
フレキシブルダクトに比べて形が崩れにくいため、直線的な経路を確保できる場所では扱いやすい点が特徴です。
ただし、長さや曲がりの位置を現場に合わせて確認しておかないと、施工時に納まりが悪くなることがあります。
事前にルートを確認し、必要な継手やエルボもあわせて準備しておくと安心です。
山陰設備工業で取り扱う部材の例は、次の通りです。
フレキシブルダクト
フレキシブルダクトは、蛇腹状で曲げやすいダクトです。
天井裏が狭い場所や、換気扇と既存ダクトの位置が少しずれている場所などで使われます。
浴室・洗面室・トイレなど、限られたスペースでの接続に向いています。
ただし、曲げやすいからといって強く折り曲げたり、長く引き回したりするのは避けましょう。
曲がった部分やつぶれた部分があると空気が流れにくくなり、換気不良や結露の原因になることがあります。
使用する際はできるだけ短く、無理のない経路で接続することが基本です。
支持方法や接続部の固定も確認し、施工後に抜けたり、たるんだりしないように注意しましょう。
山陰設備工業で取り扱う部材の例は、次の通りです。
器具用ボックス
器具用ボックスは、吸込口や吹出口、換気グリルなどの器具まわりに使用する箱型の部材です。
ダクトと器具を接続するための中継部材として使われ、天井面や壁面に取り付ける器具の納まりを整える役割があります。
選定時は、接続する器具の寸法や形状を確認することが重要です。
器具側の接続口とボックス側の寸法が合っていないとすき間ができたり、現場で加工が必要になったりします。
マンションの改修工事では、既存の開口寸法や天井裏のスペースが限られていることも多いため、発注前に器具の品番、接続口径、取付位置を確認しましょう。
山陰設備工業で取り扱う部材の例は、次の通りです。
継手・エルボ・変換アダプター
継手・エルボ・変換アダプターは、ダクト同士をつないだり、向きを変えたり、異なる口径や形状の部材を接続したりするための部材です。
マンションの小規模工事では、換気扇やレンジフードの交換時に必要になることが多いです。
たとえば、既存ダクトがφ100で、新しい機器の接続口がφ125の場合、そのままでは接続できません。
こうした場合は、口径を合わせる変換アダプターを使用します。
また、ダクトの向きを変える必要がある場合はエルボを使って接続します。
ただし、エルボを多く使うと空気の流れが悪くなりやすいため、曲がりはできるだけ少なくすることが大切です。
現場調査の段階で接続径や向き、必要な曲がり数を確認し、部材を不足なく準備しましょう。
ベントキャップ・ダンパー
ベントキャップは、外壁やバルコニー側の排気口、共用部の換気口などで使われることが多い部材です。
雨風、虫、鳥、ほこりなどをダクト内に入りにくくする役割があります。
ベントキャップは、丸型・角型・深型・防虫網付きなど、形状はさまざまです。
設置場所によって、雨が入りにくい形状がよい場合もあれば、虫や鳥の侵入対策を重視したい場合もあります。
一方で、防虫網付きのタイプは、ほこりや油汚れで目詰まりすることがあります。
特にキッチン排気に関わる場所では、清掃や交換のしやすさも考えて選定しましょう。
点検口
点検口は、ダクト内部や接続部を後から確認できるように設ける開口部です。
マンションでは、ダクトが天井裏や壁内に隠れてしまうことが多いため、点検口がないと、施工後の清掃や点検が難しくなります。
特にキッチン排気や共用部の換気設備は、ダクト内に汚れが溜まりやすい箇所です。
点検口を設けておくことで、詰まりや接続不良を確認しやすくなり、将来的なメンテナンスにも対応しやすくなります。
点検口を選ぶ際は開閉のしやすさ、気密性、設置位置を確認します。
せっかく点検口を設けても、家具や設備に隠れて開けられない位置では意味がありません。
施工後に点検できる位置に設置することが大切です。
山陰設備工業で取り扱う部材の例は、次の通りです。
マンション用ダクトの発注前に確認すべき現場情報
マンション用のダクト部材を発注する前には、現場の情報をできるだけ具体的に確認しておくことが大切です。
図面上では問題がないように見えても、実際の現場では天井裏のスペースが狭かったり、既存ダクトの径が想定と違ったりして、部材がそのまま取り付けられないことがあります。
発注前に確認が不足していると、施工当日に「接続できない」「長さが足りない」「部材が天井裏に入らない」といった手戻りにつながるため注意が必要です。
発注前に確認しておきたい主な現場情報は、次の通りです。
| 確認する情報 | 何を見るか | 確認不足で起こりやすい問題 |
|---|---|---|
| 既存ダクト径 | φ100・φ125・φ150などの口径 | 換気扇やレンジフードと接続できない |
| 必要な長さ | 曲がりや立ち上がりを含めた総距離 | 長さ不足や材料の過不足（余剰）が発生する |
| 接続機器 | 換気扇・レンジフード・グリルなど | 接続口の形状や寸法が合わない |
| 設置場所 | 天井裏・PS・浴室上部・壁内など | 部材が入らない、納まらない |
| 屋外条件 | 雨・虫・鳥・風の影響を受けるか | ベントキャップや外部フードの選定を誤る |
| 点検性 | 施工後に手が入るか、点検口があるか | 清掃・交換・再点検がしにくい |
確認不足があると、作業途中で接続不良や納まり不良が発生するリスクがあります。
発注前の段階で、現場寸法と接続条件をできるだけ具体的に整理しておきましょう。
マンションの小規模ダクト施工でよくある悩み
マンションの小規模ダクト施工では、工事の規模が小さいからこそ、部材手配や納期管理で悩みが出やすくなります。
マンションの小規模ダクト施工でよくある悩みは、次の通りです。
- 少量発注では、対応できる仕入れ先が限られる場合がある
- 納期が読みにくく、工期全体に影響する可能性がある
- 発注先や品番の確認に手間がかかり、現場管理の負担が増えやすい
ここからは、それぞれの悩みについて詳しく見ていきます。
少量発注では、対応できる仕入れ先が限られる場合がある
マンションの小規模改修では、必要なダクト部材の数量が少なくなることがあります。
たとえば、数戸分の換気扇交換や、1室だけのレンジフード交換では、必要な部材が数個から数十個程度に収まるケースがあります。
こうした少量発注では、仕入れ先によっては対応が難しい場合があります。
なぜなら、まとまった数量を前提としている仕入れ先では小口の注文がしにくかったり、部材ごとに発注条件が異なったりするためです。
そのため、必要な部材を必要な分だけ相談できる仕入れ先を事前に把握しておくと、現場対応がしやすくなります。
小規模工事では部材の種類や数量が変わりやすいため、少量でも柔軟に対応できる発注先を選ぶことが大切です。
納期が読みにくく、工期全体に影響する可能性がある
ダクト部材をその都度手配する場合、在庫状況や加工の有無によって納期が変わることがあります。
特に、既存ダクトに合わせたサイズ調整や、現場寸法に合わせた部材が必要な場合は、標準品よりも手配に時間がかかることがあります。
マンションの換気扇やレンジフードは、居住者の日常生活に関わる設備です。
必要な部材が届かないと交換工事が予定通り進まず、工期全体に影響する可能性があります。
納期トラブルを防ぐには、現場調査の段階で必要部材を整理し、早めに手配することが重要です。
ダクト径、必要な長さ、継手やエルボの数、変換アダプターの有無などを確認しておくと、発注後の追加手配を減らしやすくなります。
発注先や品番の確認に手間がかかり、現場管理の負担が増えやすい
ダクト施工では、ダクト本体だけを用意すればよいわけではありません。
実際の現場では接続する機器や既存ダクトの状態に合わせて、以下も必要になることがあります。
- 継手
- エルボ
- 変換アダプター
- 固定金具
- シール材
部材ごとに発注先や品番を確認していると、見積もりや手配に時間がかかり、現場管理の負担が増えがちです。
また、必要な部材が一部でも不足していると、施工当日に作業が止まってしまうこともあります。
こうした手間を減らすには、ダクト本体と関連部材をまとめて相談できる仕入れ先を選ぶことが効果的です。
現場の状況や接続する機器を伝えたうえで、必要な部材をまとめて確認できれば、発注ミスや手配漏れを防ぎやすくなります。
小規模なダクト施工ほど、部材の不足や納期遅れが工事全体に響きやすくなります。
発注前に必要部材を整理し、少量対応や関連部材の相談がしやすい発注先を確保しましょう。
マンションの小規模ダクト施工には規格品が活用できる！
マンションの小規模ダクト施工では、毎回すべての部材を特注で用意する必要はありません。
換気扇やレンジフード周りの工事であれば、規格品のダクトや継手、変換アダプターなどを組み合わせることで対応できるケースも多くあります。
規格品を活用するメリットは、部材選定や手配の負担を抑えやすいことです。
特注品は現場寸法に合わせやすい一方で、製作に時間がかかる場合があります。
小規模な改修工事では、必要な部材を早くそろえられるかどうかが、工期全体に影響することも少なくありません。
また、規格品を活用すると、関連部材をまとめて手配しやすく、発注ミスや品番確認の手間も抑えやすくなります。
ダクト本体だけでなく、継手・エルボ・変換アダプター・ベントキャップなどを組み合わせて準備しておくことで、施工当日の手戻りを防ぎやすくなります。
ただし、規格品を使う場合でも、既存ダクトの径、必要な長さ、接続する機器の口径、天井裏やPSのスペース、屋外側の納まりを確認したうえで、適した部材を選ぶことが大切です。
マンションの小規模ダクト施工では、現場条件に合う規格品を上手に組み合わせることで、納期の不安や部材選定の手間を減らし、スムーズな施工につなげやすくなります。
山陰設備工業では、規格品で対応できる部材の選定から、現場寸法や仕様に合わせた特注品のご相談まで対応しています。
マンションのダクトの相談・購入なら山陰設備工業まで！
サイズや形状が合わない部材を手配してしまうと、現場で接続できなかったり、追加部材が必要になったりする場合があります。
マンションのダクト施工では、既存ダクトの径、配管経路、接続方法、屋外側の納まりを事前に確認しましょう。
山陰設備工業では、マンションの小規模改修で必要になる換気・排気ダクトや関連部材について、少量のご相談から現場条件に合わせた製作・販売まで対応しています。
既存ダクトの径や接続形状に合う規格品の選定はもちろん、規格品では納まりにくい場合の特注製作もご相談いただけます。
マンションのダクト部材の選定や購入でお困りの際は、ぜひご相談ください。
