換気ダクトは、建物の中の空気をスムーズに入れ替えるための設備です。

室内にこもった空気やにおい、湿気、熱などを屋外へ排出し、必要に応じて外気を取り込む役割があります。

この記事では、換気ダクトの役割や仕組み、主な種類、必要な性能などについて詳しく解説します。

ダクト製品の購入はこちらから

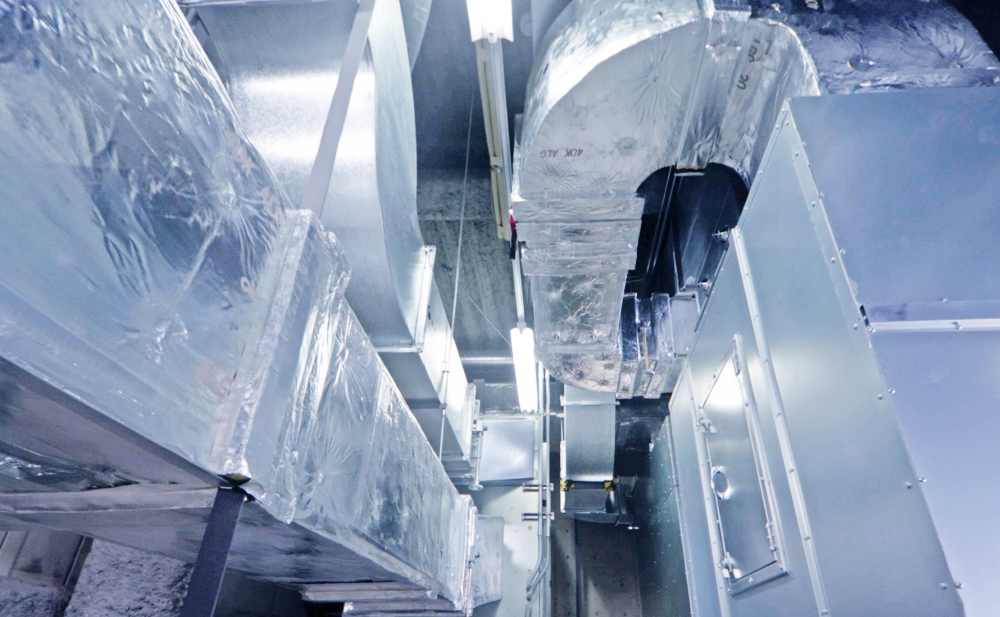

換気ダクトの役割

換気ダクトは、建物内の空気を屋外へ排出したり、外気を室内へ取り込んだりするための設備です。

送風機や排風機とつながり、室内にこもった空気を屋外へ排出したり、外の新鮮な空気を室内へ取り込んだりします。

たとえば、オフィスでは人の呼気や熱気、工場では粉じんや作業時に発生するにおい、飲食店の厨房では油煙や湿気などが発生します。

これらをそのまま室内にため込むと、におい・結露・空気のよどみ・作業環境の悪化につながるおそれがあるのです。

換気ダクトは、こうした空気を効率よく入れ替え、建物内の環境を快適で衛生的に保つ役割を担っています。

空気を通すだけの管ではなく、建物の用途や部屋の使い方に合わせて、必要な風量を確保しながら空気の流れを整える重要な設備です。

また、換気ダクトは空調設備や排煙設備と連動することもあります。

ただし、排煙設備は火災時の安全性に関わる重要な設備です。

そのため、法令や建物の条件に基づいた専門的な設計が必要となります。

換気ダクトを設置・更新する際は、用途に応じて必要な性能を確認することが大切です。

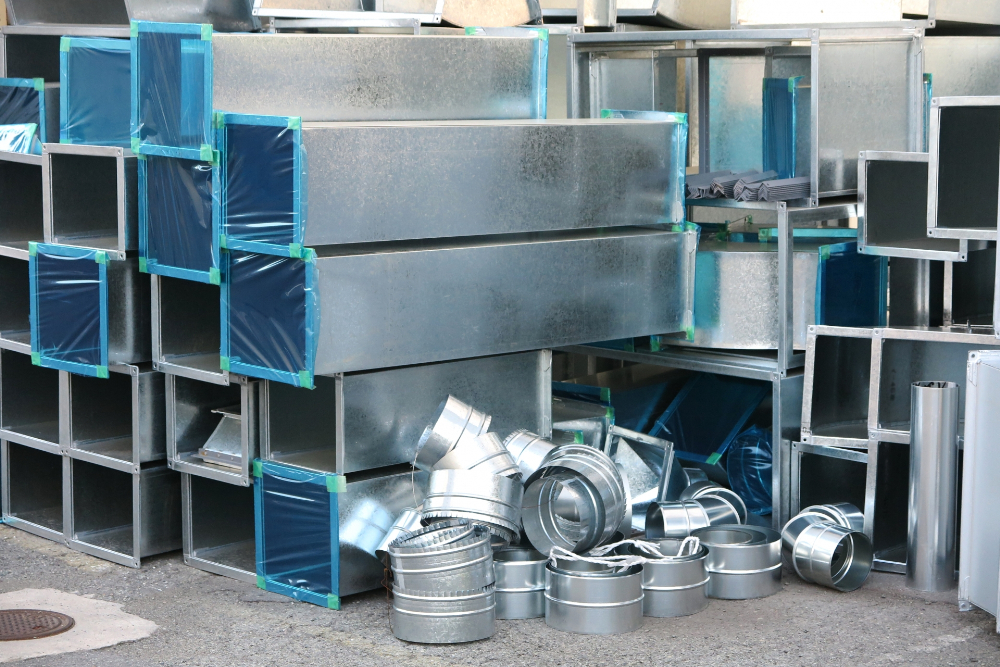

換気ダクトの構成要素

換気ダクトは、空気の通り道となる直管、曲がりや分岐をつくる継手、空気漏れを防いでしっかり固定する接続部材など、複数の部材を組み合わせることで性能を発揮します。

主な構成要素は、次の通りです。

• 直管（ダクト本体）
• 継手
• 接続部材

ここからは、それぞれについて詳しく見ていきましょう。

直管（ダクト本体）

直管は、換気ダクトの中心となる部材です。

空気をまっすぐ運ぶための管で、建物内の空気を屋外へ排出したり、外気を室内へ取り込んだりする通り道になります。

直管は、設置する場所の広さや天井裏の高さ、必要な風量、接続する機器の形状などに合わせて選びます。

たとえば、天井裏に納めやすい角形のものもあれば、空気が流れやすい丸形のものもあります。

主な種類は、次の通りです。

• 角ダクト
• 丸ダクト
• 角丸ダクト

そのほか、機器との接続部や短い区間で使いやすいフレキシブルダクトもあります。

ここからは、形状ごとの違いと使い分けを見ていきましょう。

角ダクト

角ダクトは、断面が四角形のダクトです。

天井裏や壁際など、限られたスペースに合わせて納めやすいのが特徴です。

横幅や高さを調整しやすいため、建物の構造や設備の配置に合わせた設計がしやすく、事務所・店舗・工場など幅広い現場で使われます。

私たち山陰設備工業の角ダクトは、施工方法別に主に2種類あります。

次の表のように、代表的な工法として「共板工法」と「アングルフランジ工法」の2種類の矩形ダクトがあります。

共板工法は、軽量で扱いやすく、コストを抑えやすい点がメリットです。

一方、アングルフランジ工法は強度を確保しやすいため、大きな断面のダクトや、耐久性を重視したい場所に適しています。

矩形ダクト（共板工法）

矩形ダクト（アングルフランジ工法）

丸ダクト

丸ダクトは、断面が円形のダクトです。

空気がなめらかに流れやすく、角がないため気流の抵抗を抑えやすいのが特徴です。

長い距離を空気が流れる場合や、排気効率を重視する現場でよく使われる部材です。

実際の現場では、スパイラルダクトと呼ばれる丸ダクトが多く使用されます。

スパイラルダクトは、鋼板をらせん状に巻いて成形したもので、形が安定しやすく、施工性にも優れているのです。

丸ダクトは、次のような場面に適しています。

• 排気ルートをすっきり組みたい場合
• 空気の流れをできるだけスムーズにしたい場合
• 長い距離を搬送する場合
• ニップル、カラー、T管などの丸形継手と組み合わせたい場合

角ダクトに比べて見た目もすっきりしやすいため、露出配管として使われることもあります。

機器との接続部や、わずかな位置調整が必要な短い区間では、フレキシブルダクトを使う場合もあります。

ただし、長い距離に使うと圧力損失が大きくなりやすいため、用途に応じて使い分けることが大切です。

丸ダクト

角丸ダクト

角丸ダクトは、角形のダクトや機器と、丸形のダクトをつなぐための変換部材です。

たとえば、換気扇やフードの接続口が四角形で、配管ルートには丸ダクトを使いたい場合などに使用します。

角丸ダクトを使うことで、形状の違う部材同士を無理なく接続でき、空気の流れをスムーズに整えやすくなります。

既設設備と新設ダクトをつなぐ場合や、現場の納まりに合わせて形状を変えたい場合にも便利です。

私たち山陰設備工業が扱う角丸ダクトは、角ダクトと同じように共板タイプとアングルフランジタイプがあります。

機器側と配管側の形状が異なる現場では、角丸ダクトを使うことで、無理のないルート設計がしやすくなります。

角丸ダクト　共板

角丸ダクト　アングルフランジ

継手

継手は、直管同士をつないだり、ダクトの向きを変えたり、空気の流れを分岐させたりするための部材です。

建物の中では、ダクトを常にまっすぐ通せるとは限りません。

梁や壁、他の設備を避けながらルートを組む必要があるため、継手を使ってルートや形状を調整します。

代表的な継手には、次のようなものがあります。

継手の選び方によって、空気の流れやすさや施工のしやすさは変わります。

無理な曲がりや急な分岐が多いと、風量が落ちたり、騒音が出やすくなったりすることがあるのです。

そのため、現場のスペースに合わせながらも、できるだけ空気がスムーズに流れるように設計する必要があります。

接続部材

接続部材は、ダクト同士やダクトと機器をしっかりつなぐための部材です。

接続が不十分だと、空気漏れが起きたり、振動で緩んだりして、換気性能が落ちる原因になります。

主な接続部材には、次のようなものがあります。

接続部材は目立ちにくい部分ですが、換気ダクトの性能を保つうえで重要です。

どれだけ適切なダクトを選んでも、接続部から空気が漏れてしまえば、必要な風量を確保しにくくなります。

また、工場や厨房などでは、油分・粉じん・湿気などが接続部にたまりやすい場合があります。

そのため、施工時の気密性だけでなく、点検や清掃のしやすさも考えて部材を選ぶことが大切です。

【設置場所別】換気ダクトに必要な性能

換気ダクトに求められる性能は、設置する場所や建物の用途によって変わります。

たとえば、工場では粉じんや熱気の排出、飲食店では油煙やにおいへの対策、オフィスでは安定した空気環境の維持が重要になります。

代表的な設置場所は、次の通りです。

• 工場
• 飲食店
• オフィス

ここからは、各設置場所における換気ダクトに必要な性能について詳しく見ていきましょう。

工場

工場や作業場では、作業内容によって粉じん、熱気、におい、ガス、蒸気などが発生することがあります。

こうした物質を室内にため込むと、作業環境の悪化や設備への影響につながるおそれがあります。

そのため、発生した空気を必要に応じて処理設備へ送り、適切に排出できる換気ダクトが必要です。

特に重要なのは、汚れた空気を「発生源の近くで捕集し、屋外や処理設備へ運ぶ」ことです。

工場全体の空気をあとから入れ替えるだけでは、粉じんやガスが作業者の周囲に広がってしまう場合があります。

そのため、作業台、機械、塗装ブース、溶接スペースなど、発生源に合わせたフードやダクトを配置しましょう。

工場向けの換気ダクトでは、次のような性能が必要です。

また、工場では機械や生産ラインの配置に合わせてダクトルートを設計する必要があります。

後から設備を増設する可能性がある場合は、将来的なレイアウト変更も見据えておくと、改修時の負担を抑えやすくなります。

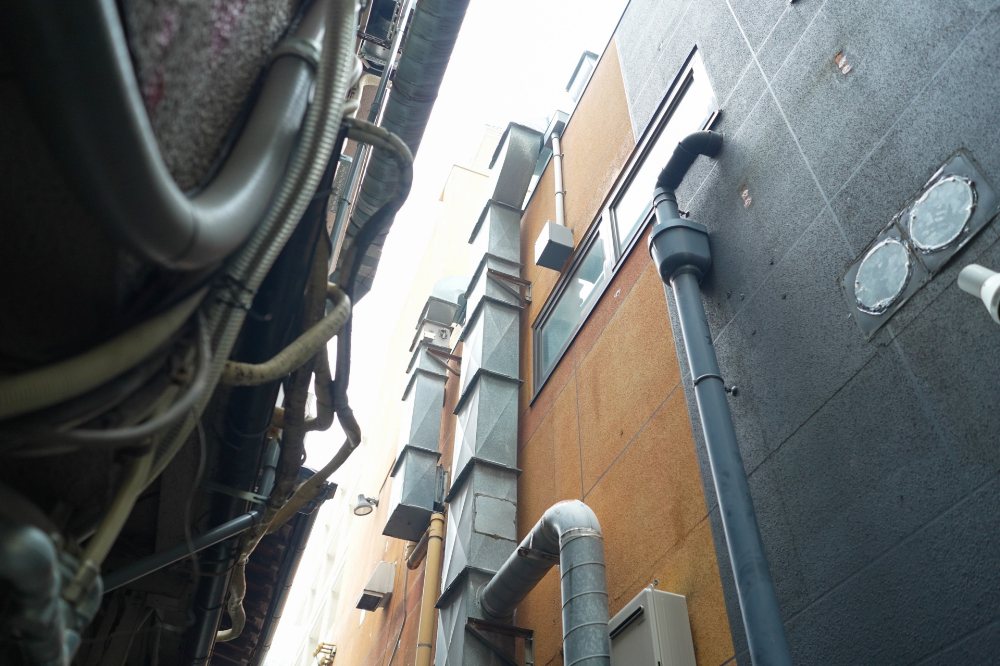

飲食店

飲食店の厨房では、調理中に油煙、蒸気、熱気、においが多く発生します。

油煙や蒸気、熱気、においを十分に排出できないと、厨房内が暑くなるだけでなく、客席や近隣へのにおい漏れ、ダクト内部への油脂の付着、火災リスクの増加につながるおそれがあります。

そのため、飲食店の換気ダクトでは、油煙を効率よく排出する性能と、清掃・点検のしやすさが特に重要です。

油分を含んだ空気が通る厨房排気ダクトは、内部に油脂がたまりやすい設備です。

放置すると空気の流れが悪くなるだけでなく、火災時に油脂へ燃え広がり、延焼につながるおそれがあります。

飲食店向けの換気ダクトでは、次のような性能が必要です。

また、厨房ではフード、グリスフィルター、排気ファン、ダクトを一体で考えることが大切です。

ダクトだけを大きくしても、フードの吸い込みが弱かったり、ファンの能力が不足していたりすると、十分な排気性能を確保できません。

飲食店では、調理内容や営業時間によって汚れ方も変わります。

焼き物、揚げ物、中華料理など油煙が多い業態では、点検口の位置や清掃のしやすさまで含めて、あらかじめ計画しておくことが重要です。

オフィス

オフィスでは、工場や厨房のように大量の粉じんや油煙が発生するわけではありません。

しかし、人が長時間過ごす場所であるため、二酸化炭素、におい、熱気、湿気などがこもらないよう、安定した換気が必要です。

特に会議室や執務室では、人数が増えると空気がこもりやすくなります。

換気が不十分だと、室内が息苦しく感じられたり、においが残ったり、温湿度にムラが出たりすることがあります。

そのため、オフィスの換気ダクトでは、必要な外気を安定して届け、室内の空気をバランスよく排出することが重要です。

オフィス向けの換気ダクトでは、次の表のような性能が必要です。

オフィスでは、単に「空気を入れ替える」だけでなく、働く人が快適に過ごせる空気環境を保つことが必要です。

たとえば、会議室だけ空気がこもる、執務室の一部だけ暑い・寒い、換気音が気になるといった問題は、ダクトのルートや風量バランスが関係している場合があります。

そのため、オフィスの換気ダクトを設計する際は、部屋ごとの利用人数、使用時間、空調設備との組み合わせを踏まえて、無理のない給排気計画を立てることが大切です。

換気ダクトの手配で起こりやすい課題

換気ダクトは、現場ごとの寸法や用途に合わせて選定・製作することが多い設備です。

そのため、規格品をそのまま購入する場合と比べて、費用・納期・仕様確認の面で手間がかかりやすくなります。

換気ダクトの手配で起こりやすい主な課題は、次の通りです。

• 調達費用が高くなりやすい
• 納品時期が読みにくい
• 少量発注に対応しにくい
• 仕様確認や発注作業に手間がかかる

ここからは、それぞれの課題について詳しく解説します。

調達費用が高くなりやすい

換気ダクトは、建物の構造、天井裏の高さ、設備の位置、必要な風量などに合わせて寸法や形状を調整することが多くあります。

直管の長さや径、エルボの角度、分岐の位置、接続方法などが現場ごとに異なるため、特注品として製作するケースも少なくありません。

特注品になると、材料の切り出し、加工、組み立て、確認作業が必要になり、その分だけ費用が上がりやすくなります。

特に、ステンレス製のダクトや、強度・耐食性・清掃性が求められる仕様では、材料費や加工費も高くなりがちです。

また、商社や複数の業者を介して手配する場合は、中間コストが加わることもあります。

コストを抑えたい場合は、必要な仕様を整理したうえで、製造元や施工会社に直接相談してみましょう。

納品時期が読みにくい

換気ダクトは、注文後に製作を行う受注生産品として扱われることがあります。

そのため、在庫品のようにすぐ納品できるとは限りません。

製作には、寸法確認、図面確認、材料手配、加工、組み立て、梱包、配送といった工程が必要です。

また、工場の稼働状況や材料の在庫状況によっても納期は変わります。

特に、現場で急な仕様変更が発生した場合や、発注後に寸法の修正が必要になった場合は、再確認や再加工が必要となり、納品までの時間に影響することも。

次の表に挙げる内容などを早めに整理しておくと、手配がスムーズになります。

特に改修工事では、既設設備との取り合いが発生するため、現場調査の段階で寸法や納まりを確認しておくことが大切です。

少量発注に対応しにくい

換気ダクトは、1本だけ、数点だけの少量発注であっても、製作前の確認や加工準備が必要です。

数量が少なくても、図面確認、材料の準備、加工機の段取り、梱包、配送といった工程はあまり変わりません。

そのため、小ロットの注文では、材料費よりも確認作業や段取りの負担が相対的に大きくなり、単価が下がりにくい場合があります。

また、製作工場のスケジュールによっては、大量案件や納期の決まった案件が優先され、少量品の納期調整が難しくなることもあります。

少量発注をスムーズに進めるには、必要な部材をまとめて手配することがおすすめです。

たとえば、直管だけでなく、継手、接続部材、点検口なども合わせて確認しておくと、後から追加発注する手間を減らせます。

私たち山陰設備工業のECは、少数ロットから注文可能です。

少数ロットからダクト製品を注文したい方は、ぜひご活用ください。

ダクト製品の購入はこちらから

仕様確認や発注作業に手間がかかる

換気ダクトの発注では、単に「ダクトがほしい」と伝えるだけでは正確な見積もりや製作ができません。

形状、寸法、材質、板厚、接続方法、使用場所など、確認すべき項目が多いためです。

特に、現場に慣れていない担当者様にとっては、どの情報を伝えればよいのか分かりにくい場合があります。

発注内容に不足や認識違いがあると、見積もりに時間がかかったり、製作後に現場へ合わなかったりするおそれがあります。

仕様確認で押さえておきたい主な項目は、次の通りです。

換気ダクトは、現場に合った仕様でなければ十分な性能を発揮できません。

発注前に用途や設置場所、必要な部材を整理しておくことで、見積もりや製作が進めやすくなり、納品後のトラブルも防ぎやすくなります。

換気ダクトは規格品で対応できるケースが多い！

換気ダクトは、すべて現場ごとに特注で製作するものだと思われがちです。

しかし、一般的な換気ルートであれば、規格品を組み合わせることで対応できるケースもあります。

規格品を活用する主なメリットは、次の通りです。

一方で、すべての現場が規格品だけで対応できるわけではありません。

梁や壁を避ける必要がある場合、既設設備との取り合いが複雑な場合、特殊な寸法や材質が必要な場合などは、特注品を使ったほうが良い場合もあります。

大切なのは、最初からすべてを特注にするのではなく、まずは規格品で対応できる範囲を確認することです。

そのうえで、規格品では合わない部分だけ特注品を使えば、コストや納期を抑えながら、現場に合った換気ダクトを手配しやすくなります。

私たち山陰設備工業では、規格品の販売に対応しています。

既製品で対応できる範囲を確認したうえで、必要に応じて特注品を組み合わせることも可能です。

まずはECサイトをご確認ください。

ダクト製品の購入はこちらから

換気ダクトの調達コストを抑えるポイント

換気ダクトの調達コストを抑えるには、単に安い部材を選ぶだけでは不十分です。

必要な性能を確保しながら、発注や確認の手間、製作にかかる時間、流通コストまで含めて検討することが大切です。

コストを抑えるためのポイントは、次の通りです。

• 仕入れ経路をシンプルにする
• 規格品で対応できる範囲を増やす

それぞれについて、以下から詳しく見ていきましょう。

仕入れ経路をシンプルにする

換気ダクトの仕入れでは、間に入る業者が増えるほど、流通コストや確認の手間が増えやすくなります。

たとえば、製造元、商社、施工会社、現場担当者の間で何度も仕様確認を行う場合、伝達に時間がかかり、認識違いによる修正も発生してしまうのです。

製造元や自社工場を持つ会社に直接相談できれば、見積もり、仕様確認、製作、納品までの流れを整理しやすくなります。

中間コストを抑えやすいだけでなく、寸法や形状、材質、納期についても相談しやすくなる点がメリットです。

特に、現場ごとに寸法が異なる換気ダクトの場合、「どの部材をどの仕様で手配するか」を早い段階で確認することが重要です。

仕入れ経路をシンプルにしておくことで、発注後の確認漏れや手戻りを減らし、結果としてコストの抑制につながります。

規格品で対応できる範囲を増やす

換気ダクトは、すべてを特注で製作しなくても、規格品を組み合わせることで対応できる場合があります。

たとえば、機器側の接続口が角形で、配管ルートに丸ダクトを使う場合は、角丸ダクトを活用することで無理なく接続できます。

このように、規格品で吸収できる部分を先に整理しておくと、特注が必要な箇所を最小限に抑えやすくなります。

私たち山陰設備工業では、規格品ダクトの販売から特注ダクトの製作まで対応可能です。

現場に合ったダクト選びでお困りの際は、ぜひご相談ください。

ダクト製品の購入はこちらから

換気ダクトの購入なら山陰設備工業まで！

換気ダクトは、形状や種類だけでなく、寸法や接続方法が現場に合うかも重要です。

規格品をECで注文できれば手配の手間を減らしやすく、必要に応じて特注品と組み合わせることで、施工も進めやすくなります。

私たち山陰設備工業株式会社は、ダクト製品の製造・施工だけでなく販売も行っています。

多くの現場にダクトを届けてきた経験を活かし、ご要望に応じた製品の提案も可能です。

ダクト製品選びでお悩みの方は、ぜひお気軽にご相談ください。

ダクト製品の購入はこちらから
