排気ダクトは、室内の汚れた空気を外へ出し、建物内の空気環境を整える設備です。

設置場所や用途に合わせて風量・材質・清掃性・防火対策を確認し、コストや納期も含めて選ぶことが大切です。

選び方や調達方法を誤ると、コストがかさんだり、納期が遅れたりすることもあります。

この記事では、排気ダクトの役割や種類、安く仕入れる方法を解説します。

私たち山陰設備工業では、さまざまなダクト製品を自社で製造・販売しています。

長年の製造・施工で培った知見をもとに、用途や納まりに応じた製品選びのご相談にも対応しています。

製品の購入はもちろん、条件に応じたご提案や関連部材のご案内も可能なため、調達先に迷った際もお気軽にご相談ください。

ダクト製品の購入はこちらから

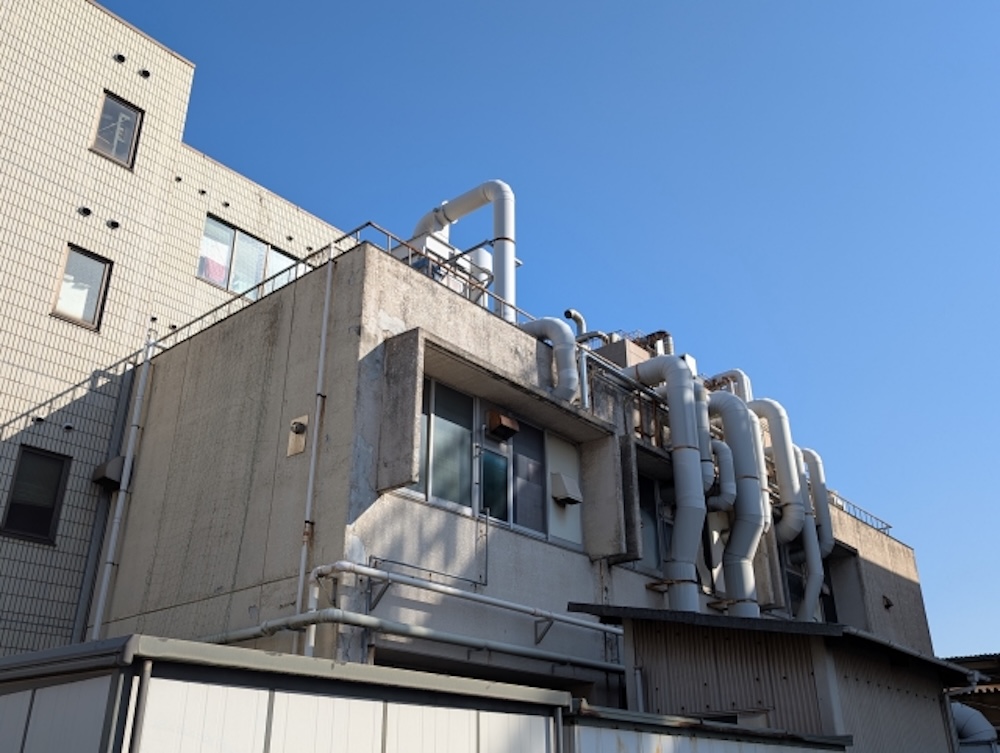

排気ダクトとは？

排気ダクトは、空気の通り道となる設備です。

室内で発生した汚れた空気や熱気、湿気、臭気などを屋外へ排出します。

次に挙げるような建物の外壁から離れた場所では、換気扇だけで空気を排出することが難しい場合もあります。

• 厨房・キッチン
• トイレ
• 機械室

また、排気ダクトは空気を外へ逃がすだけの設備ではありません。

排出する空気の性質によって、必要な性能が変わることが特徴です。

たとえば、一般的な臭気や湿気を排出する場合と、油煙・粉じん・高温の空気を排出する場合では、適した材質や構造は異なります。

そのため、排気ダクトを選ぶ際は、次の点を整理したうえで、耐熱性、耐食性、気密性、清掃性などを確認しましょう。

• 排気対象は何か
• 使用場所はどこか

用途に合った仕様を選ぶことで、安全性を確保しやすくなり、施工後のトラブル防止にもつながります。

空調ダクトとの違い

排気ダクトと空調ダクトは、どちらも空気を運ぶ設備ではあるものの、役割は異なります。

排気ダクトは、室内の不要な空気を外へ出すためのダクトです。

一方、空調ダクトは、空調機で温度調整した空気を各室へ送ったり、室内の空気を戻したりするためのダクトです。

違いを整理すると、次の通りとなります。

このように、排気ダクトと空調ダクトは似ているようで用途が異なります。

そのため、排気対象や設置場所に必要な性能を備えているかを確認して選ぶことが大切です。

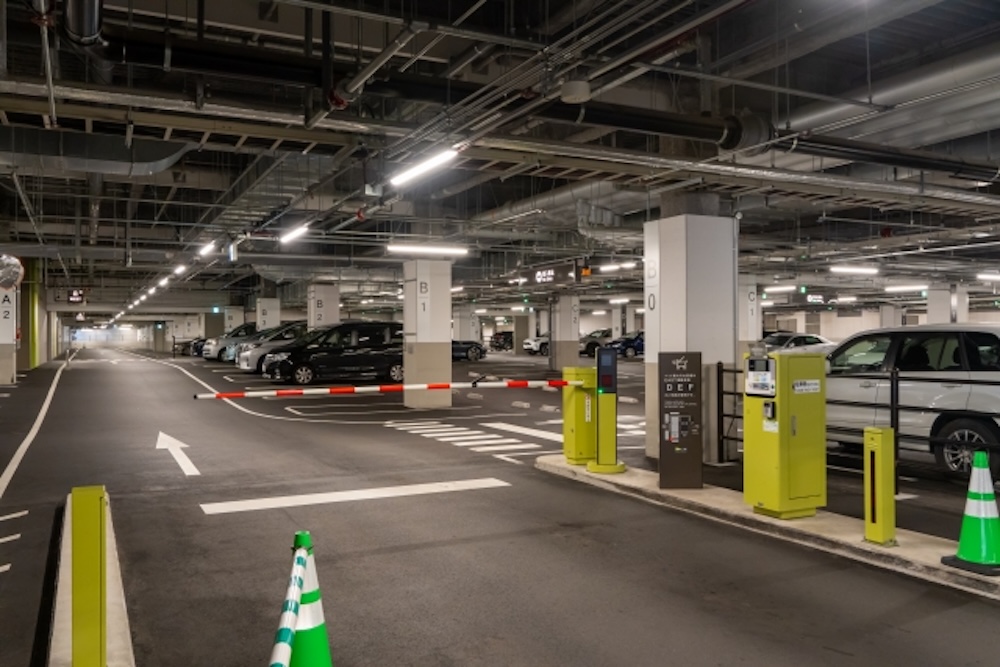

排気ダクトが使われる場所

排気ダクトが使われるのは、汚れた空気や有害物質を排出する必要がある場所です。

排気ダクトが使用される代表的な場所と排気の目的などを次の表にまとめました。

このように、排気ダクトはさまざまな場所で使われています。

ただし、どの設置場所でも同じ仕様でよいわけではありません。

屋外へ排出する空気の性質や温度、臭気の強さ、油分の有無などによって、適した材質や構造は変わります。

【用途別】排気ダクトの種類

排気ダクトは、用途によって求められる性能が異なります。

主な種類は、次の通りです。

• 一般排気ダクト
• 厨房排気ダクト
• 局所排気ダクト

以下からは、それぞれの排気ダクトについて詳しく見ていきましょう。

私たち山陰設備工業は、角ダクト・丸ダクト・各種フレキ類まで自社工場で製造・販売を行っています。

設計条件や施工条件などに応じた製品提案も可能です。

製品選びのご相談にも対応しておりますので、お気軽にご相談ください。

ダクト製品の購入はこちらから

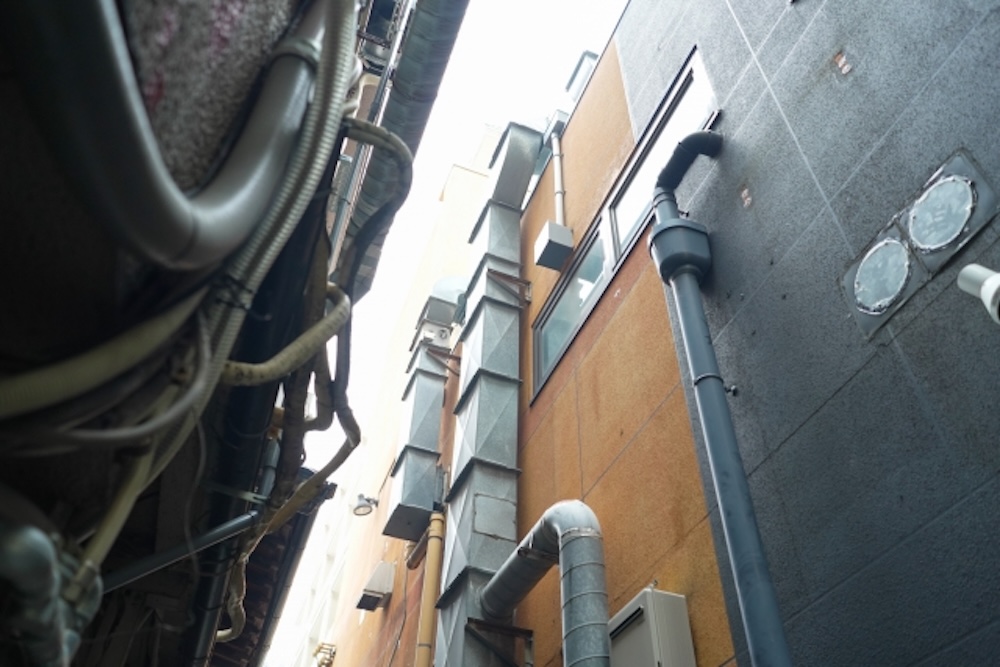

一般排気ダクト

一般排気ダクトは、トイレ、浴室、バックヤード、住宅や事務所の各室などで使用されます。

室内にこもった湿気や臭気、熱気などを屋外へ出し、空気を入れ替える役割があります。

一般排気ダクトで大切なのは、必要な風量を安定して確保できることです。

排気が弱いと、臭気や湿気が残りやすくなり、快適性の低下につながります。

反対に、必要以上に大がかりな仕様にすると、コストが上がりやすくなります。

そのため、一般排気ダクトでは、設置場所の広さや必要風量、施工スペースに合わせて、角ダクトと丸ダクトを使い分けるのが基本です。

過度な性能を求めるのではなく、風量、施工性、コストのバランスを見ながら選ぶことが重要です。

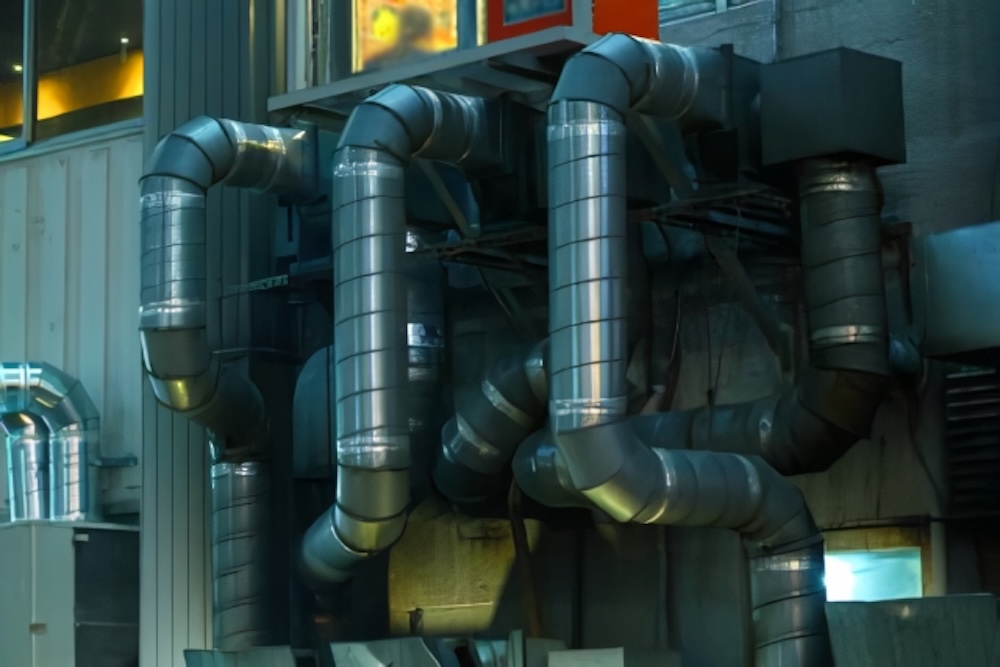

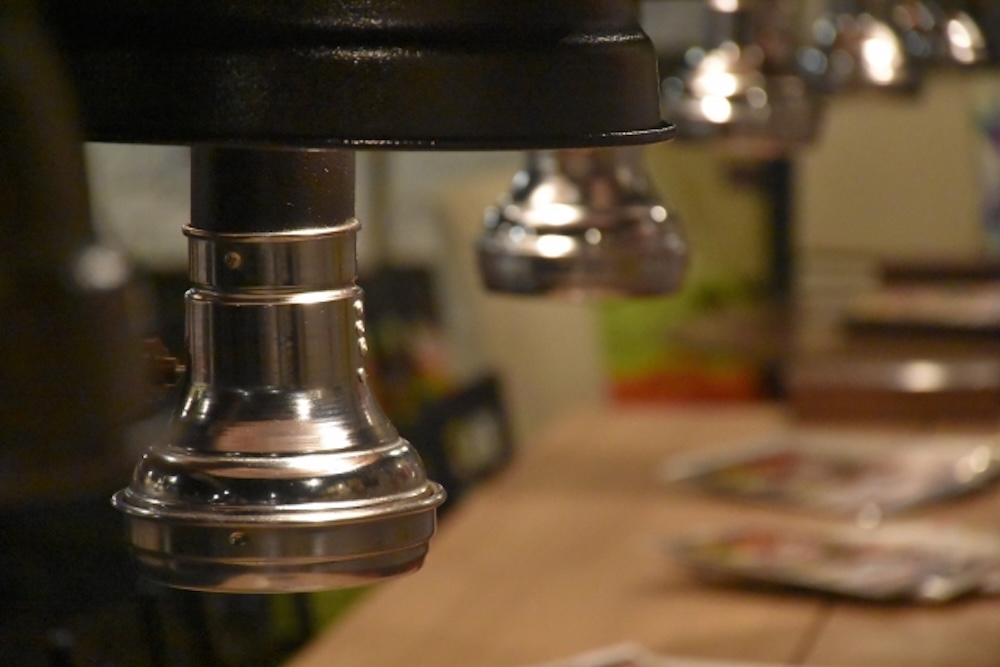

厨房排気ダクト

厨房排気ダクトは、飲食店や施設の厨房で使われます。

調理中に発生する油煙、熱気、蒸気、臭気を屋外へ排出する役割を担っています。

そのため、油煙や高温に対応できる材質や構造、清掃性など、一般排気ダクトよりも厳しい条件を満たす必要があるのです。

厨房排気では、油煙への対策が特に重要です。

ダクト内部に油がたまりやすいため、清掃しにくい構造にしてしまうと、次のリスクが高まるおそれがあります。

• 汚れの蓄積
• 臭気や排気効率の低下
• 火災リスク

そのため、厨房排気ダクトでは、次のような点を重視しましょう。

• 耐熱性があること
• 油煙に対応できること
• 気密性が高いこと
• 清掃しやすいこと
• 防火面に配慮できること

材質は、使用環境に応じて亜鉛メッキ鋼板やステンレス鋼板などが用いられます。

また、油煙への対策の観点から、できるだけ無理のないルートで計画することも大切です。

局所排気ダクト

局所排気ダクトは、工場、作業場、研究室、実験室などで使われます。

粉じん、ガス、蒸気、ミストなどを発生源の近くで捕集し、室内へ広がる前に排出する役割があります。

一般排気との違いは、空間全体の空気を入れ替えるのではなく、発生源を狙って屋外へ排出する点です。

そのため、発生する場所の近くにフードや吸込口を設置します。

局所排気ダクトは、単にダクトを設置するだけでは十分ではありません。

対象となる物質に合わせて、フードの形状、必要風量、ダクト径、ファンの能力まで含めて計画する必要があります。

さらに、腐食しやすい気体や粉じんを扱う場合は、材質や構造選びも重要です。

次の表のように、排気の性質で選ぶポイントが異なります。

局所排気ダクトは、用途によって必要な仕様に差が出やすいため、実際の製品と使用環境を事前によく確認したうえで選びましょう。

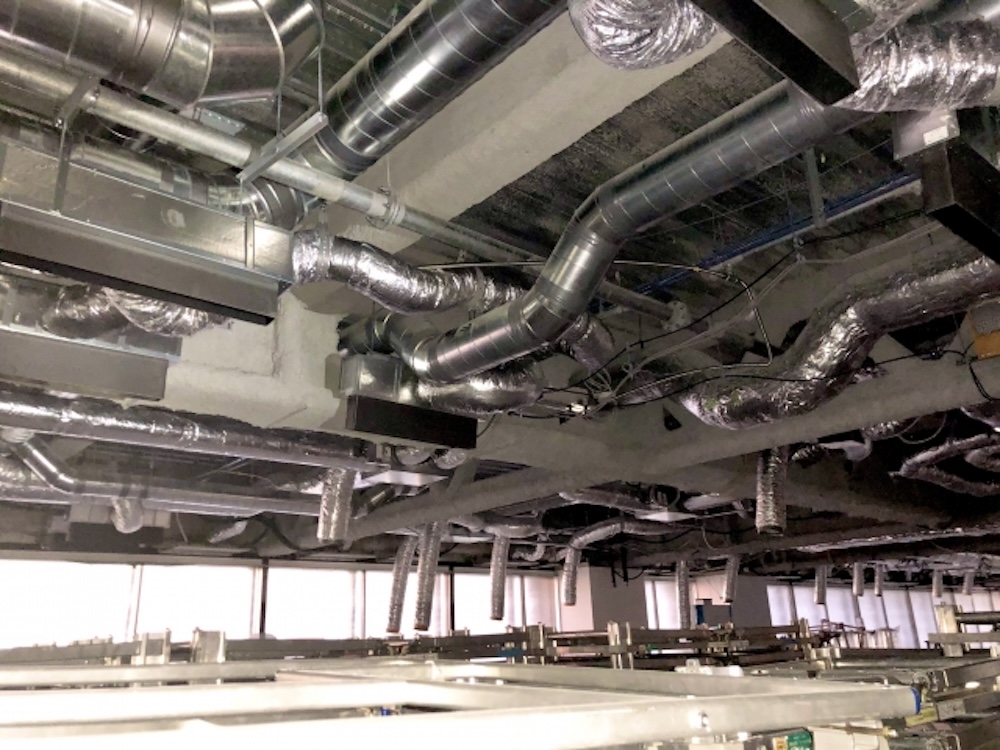

排気ダクトの構成要素

排気ダクトは、1本の管だけで成り立つ設備ではありません。

空気を通す本体に加えて、複数の部材を組み合わせて、現場に合った排気ルートをつくります。

主な構成要素は、次の通りです。

• 直管（ダクト本体）
• 継手
• 接続部材

以下からは、それぞれの部材について詳しく見ていきましょう。

直管（ダクト本体）

直管は、空気を運ぶための基本となる部材です。

排気ダクトの中心になる部分で、必要な風量や設置スペース、施工方法に合わせて形状を選びます。

ダクト本体の主な種類は、次の通りです。

• 角ダクト
• 丸ダクト
• 角丸ダクト

ここからは、各ダクト形状の特徴について詳しく見ていきましょう。

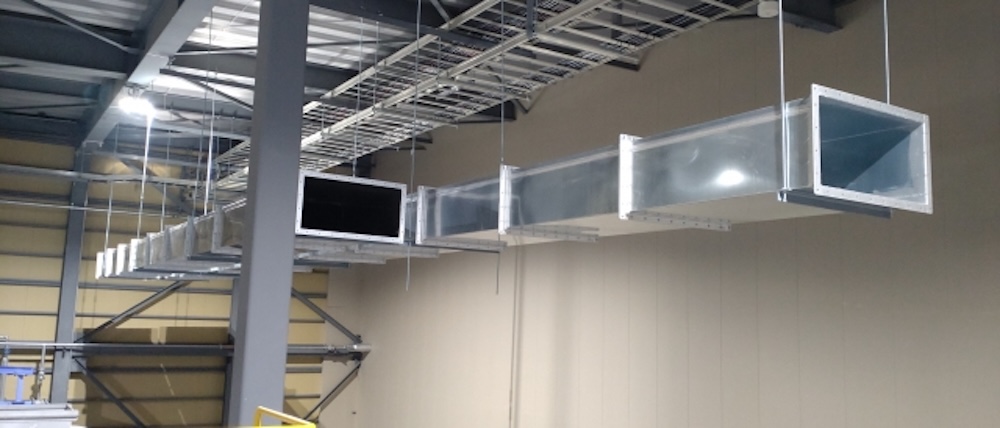

角ダクト

角ダクトは、断面が四角い形状のダクトです。

天井裏や壁際に沿わせやすく、限られたスペースでも納めやすいことが特徴です。

そのため、店舗やビル、施設など、設置スペースに制約がある現場で採用されることが多くあります。

一方で、四隅がある形状のため、丸ダクトに比べると空気の流れがやや乱れやすく、抵抗が大きくなりやすい傾向があります。

角ダクトは、限られたスペースに納めやすい点を重視したい現場で選ばれやすい形状です。

矩形ダクト（共板工法）

矩形ダクト（アングルフランジ工法）

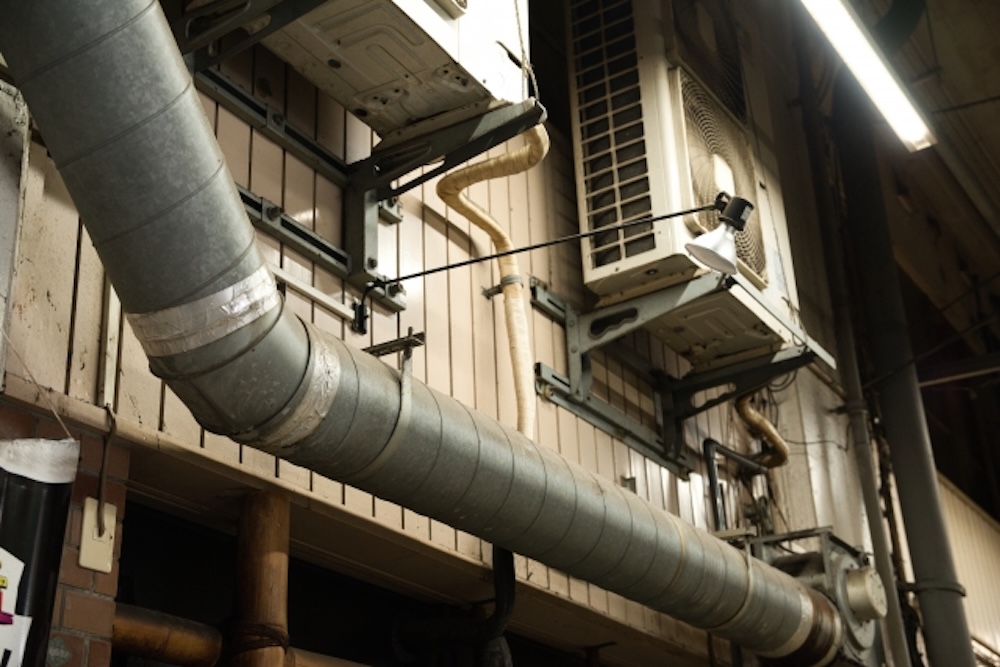

丸ダクト

丸ダクトは、断面が円形のダクトです。

空気がなめらかに流れやすく、抵抗が比較的小さいため、排気用途で採用しやすい形状のひとつです。

代表的なものにスパイラルダクトがあります。

丸ダクトは規格品が多く、部材をそろえやすいのもメリットです。

そのため、施工性や調達のしやすさ、コストのバランスが良く、一般排気などの用途では採用しやすい形状といえます。

一方で、角ダクトに比べると壁際や天井際にぴったり納めにくいケースもあります。

設置スペースに余裕があるかどうかも確認しながら選びましょう。

丸ダクト

角丸ダクト

角丸ダクトは、角ダクトと丸ダクトをつなぐための変換部材です。

たとえば、機器側が丸形で、幹線側が角ダクトになっている場合などに使われます。

現場では、すべてを同じ形状でそろえられるとは限りません。

そのため、異なる形状同士を無理なくつなぐ角丸ダクトは、レイアウト調整や既存設備との接続で重宝します。

角丸ダクトがあることで、必要な箇所だけ形状を切り替えられ、全体の納まりも整えやすくなります。

排気ルートをスムーズに組むうえで、欠かせない部材のひとつです。

角丸ダクト　アングルフランジ

角丸ダクト　共板

継手

継手は、ダクト同士をつなぎ、曲がりや分岐をつくるための部材です。

現場に合わせて方向を変えたり、枝分かれさせたりする際に使います。

代表的な継手には、次の表のようなものがあります。

継手は、ただ形を変えるための部材ではありません。

曲がりや分岐が増えるほど圧力損失が大きくなり、排気効率にも影響します。

そのため、排気性能とメンテナンス性の両方を考慮し、適切な継手を選びましょう。

接続部材

接続部材は、ダクトをしっかり固定し、気密性を保ちながら接合するために使われます。

代表的なものには、フランジ、ボルト、ナット、クランプ、シール材、などがあります。

各接続部材の特徴と使われる場面は次の表の通りです。

接続部材は目立ちにくい部分ではあるものの、排気ダクトの性能を左右する重要な部材です。

接続が不十分だと、空気漏れや臭気漏れが起こりやすくなり、排気効率の低下につながるおそれがあります。

排気ダクトでよくある課題

排気ダクトは、形や材質を選んで終わりではありません。

実際には、仕入れや発注の段階で課題となる点がいくつもあります。

特に、排気ダクトは現場ごとに条件が違うため、コストや納期、手配のしやすさに差が出やすい設備です。

代表的な課題は、次の通りです。

• 仕入れコストが高い
• 納期が安定しない
• 小ロット対応が難しい
• 発注の手間が大きい

ここからは、各課題について詳しく見ていきましょう。

仕入れコストが高い

排気ダクトの仕入れコストが上がりやすい理由のひとつは、現場ごとに仕様が変わりやすいことです。

サイズ、材質、板厚、形状、接続方法などの条件が少し違うだけでも、使う部材や加工内容が変わります。

そのため、既製品だけでは対応しきれない場合があるのです。

特に、特注品が増えるほど、材料費だけでなく加工や確認の手間もかかるため、全体の金額は上がりやすくなります。

また、ロット数が少ない案件では、1件ごとの段取り費用が価格に反映されやすく、割高になる要因です。

納期が安定しない

排気ダクトは、受注後に製作するケースが多いため、材料の手配や加工の状況、工場の稼働状況によって納期が変わることがあります。

さらに、発注後に寸法変更や仕様変更が入ると、製作のやり直しや工程の調整が必要になり、納品までの時間が延びやすくなります。

現場工事は他の工程とも連動しているため、ダクトの納期が遅れると全体の進行に影響することも少なくありません。

小ロット対応が難しい

排気ダクトは、1点だけの発注でも、図面確認、材料手配、加工、梱包、出荷といった工程が必要です。

数量が少なくても手間が減るわけではなく、小ロット案件は対応しづらい場合があります。

また製作側から見ると、まとまった数量があるほうが段取りしやすく、効率よく生産できます。

そのため、対応を断られたり、単価が高くなったりするケースが起こりやすいのです。

発注の手間が大きい

排気ダクトの発注では、確認すべき項目が多くあります。

確認が必要な項目は次の通りです。

• 寸法
• 材質
• 板厚
• 形状
• 接続方法
• 設置ルート
• 必要風量

厨房排気に使用するダクトの場合には、確認項目がさらに増えます。

そのため、見積もりに時間がかかったり、手配後の修正が発生したりしやすくなります。

排気ダクトは規格品で対応できるケースが多い

排気ダクトというと、すべて特注で製作するものと思われがちです。

しかし、実際には規格品で対応できるケースも多くあります。

直管や継手、接続部材には規格化されたサイズが多数存在します。

一般的な排気ルートであれば、規格品を組み合わせることで必要な仕様に対応できる場合もあります。

そのため、すべてをオーダー製品にする必要はなく、規格品をうまく使うことで、調達しやすくなります。

また、規格品といっても、必ずしも在庫品だけを指すわけではありません。

規格寸法が決まっていて、サイズや価格が整理された受注生産品も、実務上は規格品として導入しやすい部材です。

排気ダクトを安く仕入れるポイント

排気ダクトのコストを抑えるには、仕入れ先の選び方と規格品をどこまで活用できるかを見直しましょう。

ポイントは、次の通りです。

• 仕入れにおける中間マージンを減らす
• 規格品を活用する

ここからは、各ポイントについて詳しく見ていきましょう。

仕入れにおける中間マージンを減らす

排気ダクトを安く仕入れたい場合は、できるだけ仕入れの流れをシンプルにしましょう。

間に入る業者が増えるほど、流通コストや調整コストが重なり、最終的な価格が上がりやすくなります。

そのため、製造元や自社工場を持つメーカーに直接相談できる場合は、コストを抑えやすくなります。

また、価格面だけでなく、仕様確認や納期調整がしやすくなるのもメリットです。

問い合わせ先が一本化されることで、やり取りの手間も減らせます。

さらに、施工までまとめて依頼するのか、製作のみを依頼するのかを考えることで、必要な費用を整理しやすくなります。

規格品を活用する

排気ダクトのコストを抑えるうえで、規格品の活用は効果的です。

一般的な排気ルートであれば、規格品の部材を組み合わせて対応できるケースが多くあります。

すべてを特注品にすると、製作費だけでなく、確認や見積もり、納期調整にも手間がかかります。

一方で、規格品を使える部分が増えるほど、価格が安定しやすくなり、納期の見通しも立てやすくなります。

山陰設備工業ではECサイトで誰でも規格品ダクトが購入できる！

山陰設備工業では、自社工場で製造した規格品ダクトをECサイトで販売しています。

取り扱い製品には、現場で使いやすい定番部材をそろえています。

規格品をベースに選べるため、排気ダクトの調達の手間を減らしたい方にもおすすめです。

また、ECサイトで購入できることで、次のようなメリットがあります。

• サイズや数量を確認しながら選べる
• 価格の目安を把握できる
• 小ロットでも注文しやすい
• 製品の手配を進めやすい

さらに、自社工場で製造した製品を直接販売できるため、中間コストを抑えやすい点も強みです。

「施工は別で進めるので、製品だけ手配したい」というケースでも活用しやすくなっています。

ダクト製品の購入はこちらから

排気ダクトの規格品購入なら山陰設備工業のECに！

排気ダクトは、室内の空気環境を整え、安全性を確保するうえで重要な設備です。

設置場所や空気の性質に応じて種類や材質を選びつつ、規格品とオーダー品を組み合わせることで、コストや納期、発注の手間を抑えやすくなります。

既製品はECサイトから注文すれば、調達も進めやすくなります。

私たち山陰設備工業は、ダクト製品のEC販売を行っています。

プロ向けにダクト製品を直接販売しており、用途に応じた製品提案にも対応可能です。

製品選びに迷った際の相談にも対応していますので、お気軽にご相談ください。
