ダクトキャップは、ダクトの端部をふさいだり、通気を確保しながら鳥や虫などの侵入を抑えたりするための部材です。

用途や寸法、接続方法、設置環境に合わない製品を選ぶと、取り付け時の手戻りや雨水の侵入、風量低下などのトラブルにつながることがあります。

そのため、使用目的に合った種類を選び、ダクトの寸法や材質、取り付け方法まで確認することが大切です。

本記事では、ダクトキャップの主な種類や選び方、取り付け時の注意点を詳しく解説します。

ダクトキャップとは

ダクトキャップとは、ダクトの端部や開口部に取り付ける部材です。

ダクトの末端をふさぐ用途のほか、網付きのタイプを使用し、通気を確保しながら鳥や虫、落ち葉などの異物の侵入を抑える用途にも使われます。

そのため、ダクトキャップを選ぶ際は、「開口部を完全に閉じたいのか」「給排気を行いながら異物の侵入を防ぎたいのか」など、まず使用目的をはっきりさせることが大切です。

ダクトキャップの役割

ダクトキャップの主な役割は、次の通りです。

• ダクト内部への異物の侵入を防ぐ
• 使用していないダクトの開口部を塞ぐ
• 工事中や将来使用するダクトを一時的に閉鎖する

ここからは、それぞれの役割について詳しく見ていきましょう。

ダクト内部への異物の侵入を防ぐ

ダクトキャップは、異物の侵入を抑える目的で使用されます。

ダクトの開口部をそのままにしておくと、ほこりや砂、落ち葉、鳥、虫などが内部へ入り込む可能性があります。

こうした異物が蓄積すると、空気の通り道が狭くなり、風量の低下や機器への負担につながることがあるのです。

ダクトを閉鎖する場合は閉鎖用のキャップを、給気や排気を続けながら異物の侵入を抑えたい場合は、防鳥網・防虫網付きのキャップを使用しましょう。

使用していないダクトの開口部を塞ぐ

ダクトキャップは、使用していないダクトの開口部を塞ぐ用途でも使用されます。

開口したままにすると、空気漏れや外気・異物の侵入、結露、風による音などが発生する原因になるためです。

たとえば、設備の変更や機器の撤去、将来増設用の分岐などによって使用しないダクトが残る場合が当てはまります。

一時的に使用を止めるのか、今後使用しないのかを確認したうえで、適切な方法で閉鎖することが大切です。

また、キャップは、製品の仕様や使用環境に応じた方法で固定し、必要に応じて接続部分の気密処理を行います。

送風機の運転や振動によって外れないよう、確実に固定しましょう。

将来使用する予定があるダクトであれば、取り外しやすい固定方法を選ぶと再施工がしやすくなります。

一方、再使用しない箇所では、長期間安定して閉鎖できる納まりを優先しましょう。

工事中や将来使用するダクトを一時的に閉鎖する

工事中や設備変更時など、一時的にダクトの端部や分岐を閉鎖したい場合に、キャップを使用することがあります。

通常時は開口部を閉じ、作業時に取り外せるようにしておくことで、必要なときに内部へアクセスしやすくなるのです。

将来再び使用する予定がある箇所の場合、必要に応じて取り外せるようにしておくことで、再接続や設備変更に対応しやすくなります。

ダクトキャップの種類

ダクトキャップは、開口部を塞ぐタイプと、通気を確保しながら異物の侵入を抑えるタイプに分けられます。

代表的な種類は、次の通りです。

• 閉鎖用キャップ
• 防鳥網付きキャップ
• 防虫網付きキャップ

ここからは、それぞれのタイプの特徴について詳しく見ていきましょう。

私たち山陰設備工業株式会社は、自社工場で「キャップ」「防鳥アミ付きキャップ」「防虫アミ付きキャップ」を製造・販売しています。

必要な種類が決まっている場合は、各製品の仕様をご確認ください。

閉鎖用キャップ

閉鎖用キャップは、ダクトの末端や使用していない開口部を塞ぐためのタイプです。

使用していないダクトの末端や、将来増設するために残している分岐、機器を撤去したあとの接続口、工事中の仮養生などに使用されます。

キャプ

防鳥網付きキャップ

防鳥網付きキャップは、ダクトから給気・排気を行いながら、鳥や落ち葉、大きなごみなどの侵入を抑えるタイプです。

屋外に開口する給排気ダクトなど、通気を確保しつつ比較的大きな異物の侵入を防ぎたい箇所に使用されます。

防鳥網は主に鳥や大きな異物を対象とするため、小さな虫の侵入を防ぎたい場合は、防虫網付きタイプが適しています。

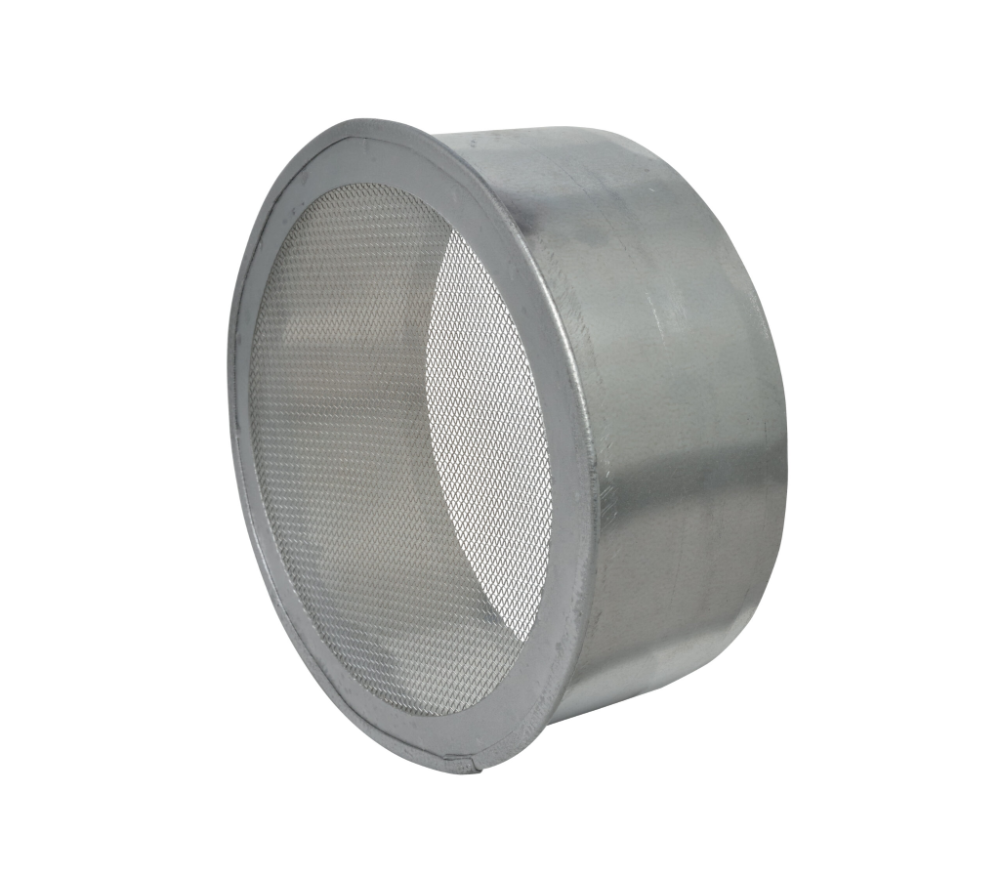

防鳥アミ付きキャップ

防虫網付きキャップ

防虫網付きキャップは、通気を確保しながら、小さな虫の侵入を抑えるためのタイプです。

防鳥網より細かな網目を使用しているため、虫の侵入対策を重視する給排気口などに適しています。

ただし、網目より小さな虫が通ったり、取り付け部分のわずかな隙間から虫が侵入したりする可能性があるため、すべての虫を完全に防げるわけではありません。

防鳥網付きと防虫網付きでは対象とする異物が異なるため、設置場所で何を防ぎたいかに応じて使い分けましょう。

なお、防鳥網・防虫網は空気抵抗になるため、網目や開口面積によっては風量に影響することもあります。

必要な風量が決まっている場合は、網の仕様もあわせて確認することが重要です。

また、防鳥網・防虫網は鳥や虫などの侵入を抑えるためのもので、雨水の侵入を防ぐものではありません。

屋外で雨が直接当たる場所では、フードや水切り、開口部の向きなども含めて雨水対策を行いましょう。

防虫アミ付きキャップ

ダクトキャップを選ぶときのポイント

ダクトキャップを選ぶ際は、用途だけでなく、ダクトの形状や寸法、固定方法、気密性、点検のしやすさまで確認することが大切です。

ダクトキャップを選ぶ際のポイントは、次の通りです。

• 用途・仕様を確認する
• 固定方法を確認する
• 必要な気密性を確認する
• 点検方法を確認する
• 標準品が合わない場合は特注製作を相談する

ここからは、それぞれのポイントについて詳しく見ていきましょう。

用途・仕様を確認する

まずは、ダクトの開口部を閉鎖するのか、通気を確保しながら鳥や虫の侵入を防ぐのか、用途を確認しましょう。

目的によって、閉鎖用、防鳥網付き、防虫網付きなど、選ぶべきキャップが異なります。

あわせて、ダクトの形状や実際の寸法、接続方法、材質、設置環境なども確認が必要です。

手配前に確認したい主な項目は、次の通りです。

なお、虫や異物の侵入を防ぐ方法は網だけではありません。

用途や防ぎたいものに応じて、フィルターなどを使用する方法もあります。

特に既設ダクトへ取り付ける場合は、呼び径だけで判断せず、接続部分を実測することをおすすめします。

ダクトがわずかに変形していたり、板厚や既設ビスなどの影響で標準寸法と合わなかったりすることがあるためです。

丸ダクトでは内径・外径、角ダクトでは縦・横寸法に加えて、フランジの有無や形状も確認しておくと、取り付け時の干渉や寸法違いを防ぎやすくなります。

固定方法を確認する

ダクトキャップは、差し込んだり外側からかぶせたりするだけでは、設備の振動やダクト内の圧力によって緩む場合があります。

固定方法について確認したい主なポイントは、次の通りです。

• ビスやリベット、ボルトなどで確実に固定できるか
• 固定に必要な差し込み長さがあるか
• ダクトの圧力や振動に耐えられるか
• 施工後に緩みや変形を確認できるか

特に大口径のダクトや振動のある設備では、キャップが外れないよう、使用条件に合った固定方法を選ぶことが重要です。

一方、将来取り外す予定がある場合は、再施工しやすい固定方法を選ぶとメンテナンスや設備変更の際の負担軽減につながります。

必要な気密性を確認する

閉鎖用キャップを使用する場合は、ダクトの用途や使用条件に応じて、接続部分に必要な気密性を確保することが大切です。

接続部分に隙間があると空気漏れにつながるため、以下のポイントについて確認しましょう。

• 接続部分に隙間ができないか
• シール材やガスケットが必要か
• 施工後に空気漏れを確認できるか

固定と気密処理は、それぞれ役割が異なります。

ビスなどで固定していても隙間があれば空気が漏れることがあり、反対にシール材だけでは十分な抜け止めにならない場合があります。

そのため、必要に応じて機械的な固定とシール処理を組み合わせることが大切です。

点検方法を確認する

ダクトキャップは、取り付け後にメンテナンスしやすい場所に設置することも重要です。

点検時に確認したい主な内容は、次の通りです。

• キャップの緩みや変形を確認できるか
• 接続部分からの空気漏れを確認できるか
• 網や開口部を清掃できるか
• 手や工具を動かせる作業スペースがあるか
• 屋外では雨水の侵入や腐食を確認できるか

特に防鳥網付きや防虫網付きのキャップは、ほこりや虫、落ち葉などが付着すると空気が通りにくくなります。

そのため、定期的に清掃できる位置に設置しましょう。

天井内や高所、狭い場所へ取り付ける場合は、作業者が安全に点検・清掃できるスペースがあるかも確認が必要です。

標準品が合わない場合は特注製作を相談する

改修工事や既設設備への取り付けでは、標準品の寸法や接続方法が現場に合わない場合があります。

そうした場合は、現場寸法に合わせた特注製作を相談する方法があります。

製作会社へ相談する際は、次の情報を伝えられるようにしましょう。

• 使用目的
• ダクトの形状
• 接続部分の実寸
• 接続方法
• 必要な差し込み長さ
• 希望する材質
• 設置環境
• 必要数量
• 希望納期

寸法を記載した簡単なスケッチやスケールを当てた現場写真などがあると、製作側でも状況を把握しやすくなります。

また、キャップだけでは納まらない場合は、ニップルやカラー、フランジなど周辺のダクト部材も含めて発注しておくと、現場での追加加工を減らしやすくなります。

標準品が使用できるか判断しにくい場合は、ダクトの製造や施工を行う会社へ相談するのがおすすめです。

ダクトキャップの仕様を決めて、製造元へ発注しよう！

ダクトキャップを発注する際は、用途やダクトの形状・寸法、接続方法、材質、設置環境などを事前に確認しましょう。

既設ダクトに取り付ける場合は、呼び寸法だけでなく、実際の接続部分を測っておくことが大切です。

山陰設備工業株式会社では、自社工場で「キャップ」や「防鳥アミ付きキャップ」「防虫アミ付きキャップ」などを製造し、ECサイトで販売しています。

規格品に加え、現場の寸法や用途、納まりに合わせた特注製作のご相談にも対応しています。

どのキャップを選べばよいかわからない場合や、規格品では対応しにくい寸法・形状が必要な場合も、お気軽にご相談ください。
