スパイラルダクトは、空調・換気・排気・集じん設備などで、空気を運ぶ通り道として使用される丸形のダクトです。

軽量で扱いやすく、空気を効率よく流せるため、オフィスや店舗、工場など、さまざまな場所で使われています。

現場に合う製品を選ぶには、まず用途を決め、次に使用環境に合う材質を選びます。

そのうえで、エルボや分岐管などの部材や、必要に応じて保温・消音などの機能を組み合わせることが大切です。

本記事では、スパイラルダクトの種類を用途・材質・部材・機能別にまとめ、それぞれの特徴や選び方を詳しく解説します。

ダクト製品の購入はこちらから

スパイラルダクトは丸ダクトの一種

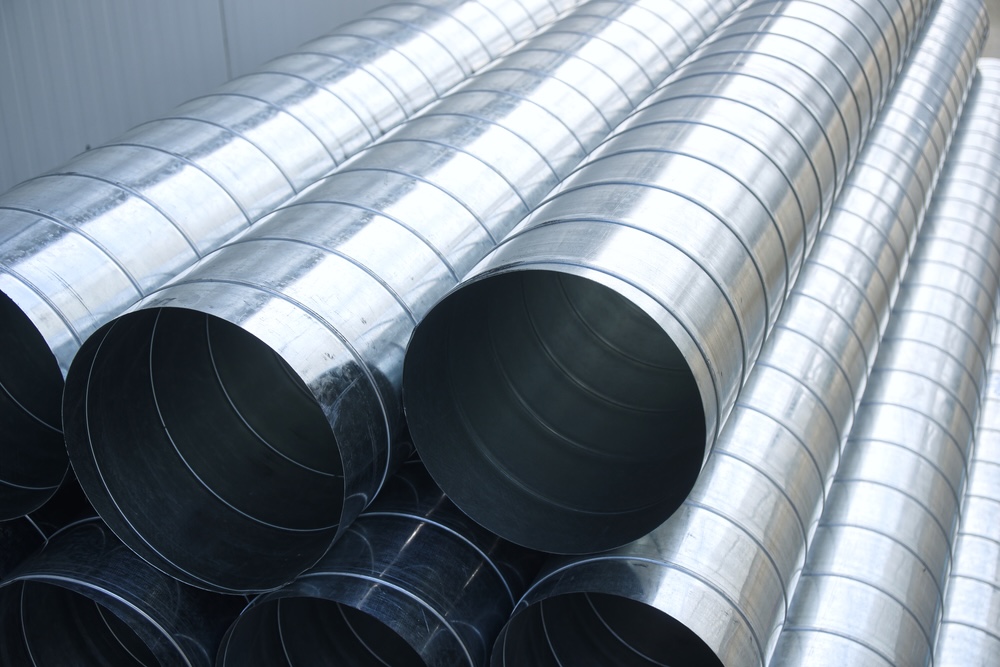

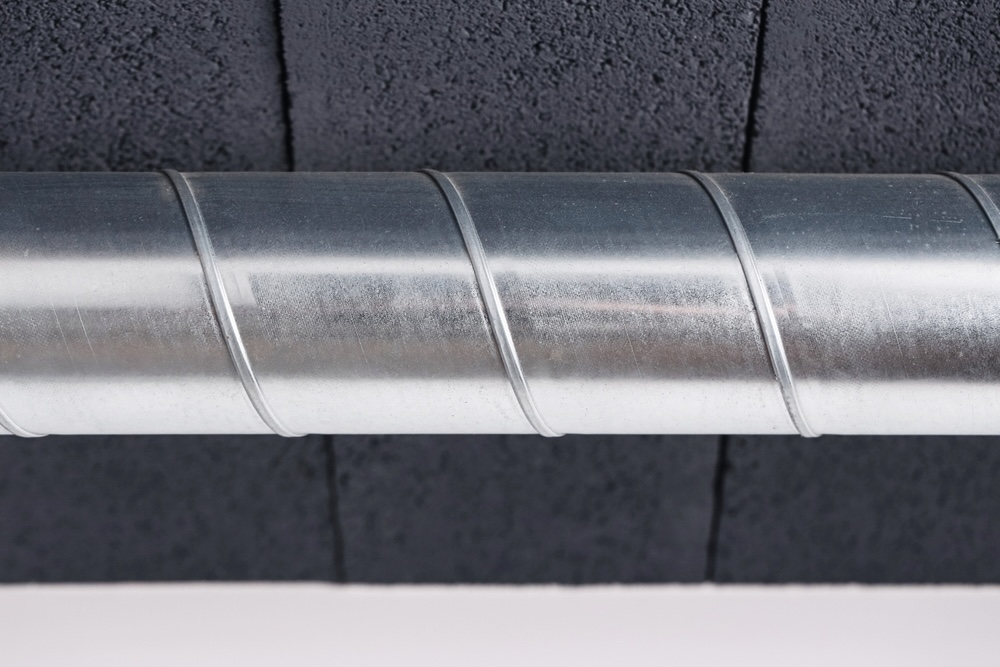

スパイラルダクトは、帯状の鋼板をらせん状に巻き、つなぎ目をしっかりと固定して作る円形のダクトです。

ダクトは、断面の形によって大きく「角ダクト」と「丸ダクト」に分けられます。

スパイラルダクトはその丸ダクトを代表する存在で、帯状の鋼板をらせん状に巻いて作られています。

一方、フレキシブルダクトは、自由に曲げられる柔軟なダクトの総称です。

それぞれの主な特徴は、次の通りです。

スパイラルダクトは、鋼板がらせん状に重なる部分によって補強されるため、比較的薄い材料でも形状を保ちやすい点が特徴です。

軽量で運搬や施工をしやすく、円形で内部の凹凸も少ないため、空気を効率よく流せます。

空調や換気、排気、集じん設備の主配管として広く採用されているダクトです。

ただし、設置スペースや接続機器、配管経路によっては、角ダクトやフレキシブルダクトと組み合わせることになります。

形状ごとの特徴を踏まえ、現場の納まりや必要な風量に合う種類を選ぶことが大切です。

【用途別】スパイラルダクトの種類

スパイラルダクトは、流す空気の性質や設置環境によって、適した材質や部材、施工方法が異なります。

主な用途は、次の通りです。

• 空調用
• 換気用
• 集じん用
• 搬送用
• 屋外配管用

ここからは、用途ごとの種類を詳しく解説していきます。

空調用

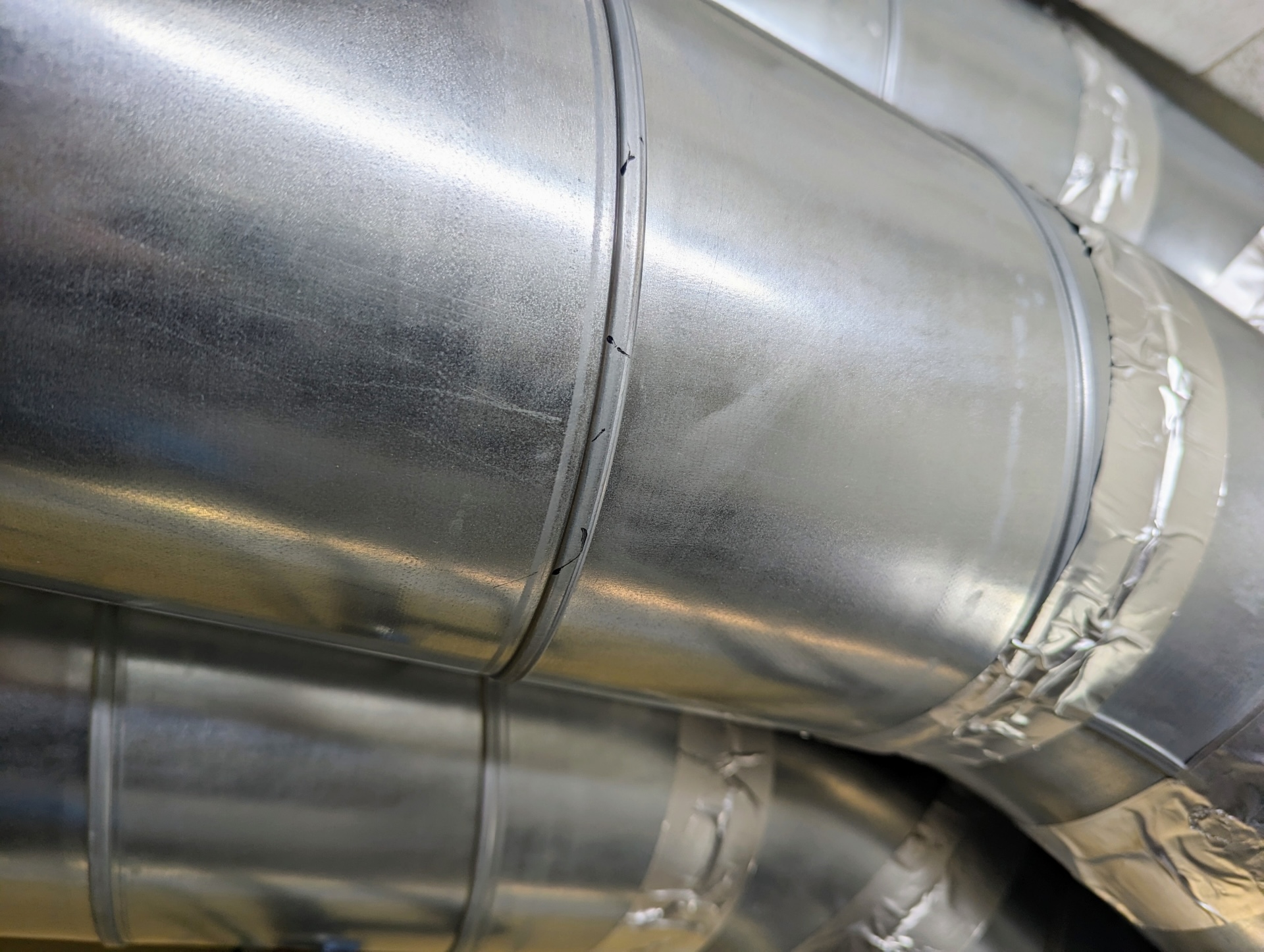

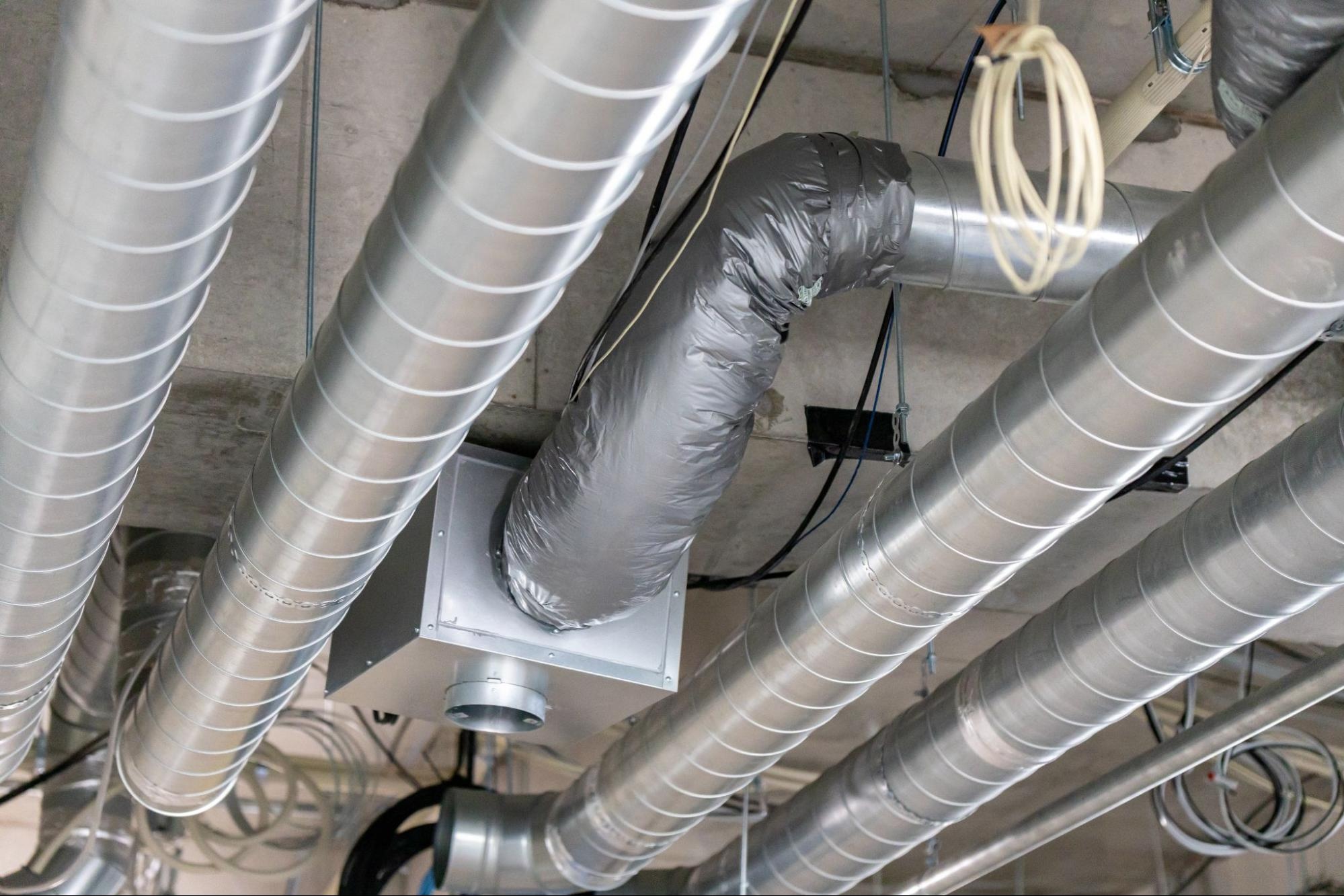

空調用のスパイラルダクトは、空調機で冷暖房した空気を各室へ送るために使われます。

空調用の配管では、亜鉛めっき鋼板製の直管に、エルボや分岐管、ニップルなどを組み合わせる方法があります。

選ぶ際は、必要な風量に合う口径を決めるだけでなく、直管の長さや曲がり、分岐の数も確認することが大切です。

曲がりや分岐が多すぎると空気が流れにくくなるため、空調機や吹出口の位置を踏まえて、できるだけ無理のない経路を設計しましょう。

換気用

換気用のスパイラルダクトは、倉庫や工場、店舗、機械室などの空気を屋外へ排出するために使用されます。

直管やエルボを組み合わせ、換気扇や送風機から屋外まで空気を運ぶための配管です。

ダクトの屋外側には、雨水や鳥が入り込まないように、カバーやフードを取り付けます。

ただし、油を含んだ煙やほこりが流れるダクトでは、網に汚れがたまり、空気が流れにくくなることがあります。

そのため、ダクトに流れる空気の種類や必要な風量を確認し、汚れを取り除きやすい部材を選ぶことが大切です。

換気ダクトのカテゴリとして、さらに次があげられます。

• 給気用
• 排気用

以下から、それぞれ詳しく見ていきましょう。

給気用

給気用のスパイラルダクトは、屋外の空気や空調機で処理した空気を室内へ送り込むために使用されます。

必要な風量を確保できる口径を選び、給気口まで空気を安定して届けられる配管経路を設計することが重要です。

屋外から空気を取り込む場合は、雨水や虫、鳥、ごみなどが入らないようカバーやフードを取り付けます。

網やキャップを取り付けると空気抵抗が増える場合があるため、部材を含めて必要な風量を確保できるか確認しましょう。

排気用

排気用のスパイラルダクトは、室内の空気を屋外へ排出するために使用されます。

厨房では油煙や熱気、臭気、工場では熱気や湿気、粉じん、薬品を含む空気など、設置場所によって流れる空気の性質が異なります。

そのため、排気する空気の温度や湿度、含まれる成分を確認し、用途に合った材質や板厚、部材を選ぶことが大切です。

また、油煙や粉じんなどが流れる場合は、ダクト内部に汚れが蓄積することもあるため、点検や清掃のしやすさも考慮しましょう。

集じん用

集じん用のスパイラルダクトは、木工所や鉄工所、加工工場などで発生する粉じん、木くず、切削粉を集じん機へ送るために使用します。

粉じんを含む空気は、一般的な換気よりもダクトや継手に負担がかかりやすいため、十分な強度を持つ直管や部材を選びましょう。

また、接続部が緩むと空気や粉じんが漏れる原因になります。

継手はしっかり固定し、支持金具で安定した状態を保ちましょう。

粉じんがダクト内にたまると、詰まりや吸引力の低下につながるおそれがあります。

そのため、曲がりをできるだけ少なくし、空気がスムーズに流れる配管経路にすることもポイントです。

さらに、点検や清掃を行いやすい位置に点検口を設けておくと、日常のメンテナンスがしやすくなります。

搬送用

搬送用のスパイラルダクトは、空気の力を利用して粉体、粒体、端材、軽量物などを運ぶ空気輸送設備に使用されることがあります。

搬送物がダクトの内側や曲がり部分に当たるため、摩耗や詰まりに注意が必要です。

搬送物の大きさや重さ、量に合わせて、直管の板厚や継手の強度を選びます。

曲がりや急な口径変更が多いと、搬送物がたまりやすくなります。

できるだけ直線的な経路を決め、必要に応じて点検口や補強された部材を使用しましょう。

屋外配管用

屋外配管用のスパイラルダクトは、雨風や湿気、気温の変化などの影響を受けます。

屋外では、雨風や結露による腐食を考慮し、ガルバリウム鋼板や高耐食めっき鋼板、ステンレス鋼板などを設置環境に応じて使い分けましょう。

海の近くや湿気の多い場所では、塩害や水分の影響も踏まえて材質を選ぶことが大切です。

また、紫外線の影響を受けやすいのは、主にダクト本体ではなく、表面の塗装や接続部分のシール材、保温材のカバー、樹脂製の部材などです。

こうした部材が屋外で使用できる仕様になっているかも確認する必要があります。

ほかにもダクトの端には、雨水や鳥などが入らないようフードやキャップを取り付けましょう。

強い風や振動で動かないように、支持金具でしっかり固定することも重要です。

【材質別】スパイラルダクトの種類

スパイラルダクトは、流す空気の性質や温度、湿気、薬品の有無、設置場所に応じて材質を選ぶ必要があります。

主な材質は、次の通りです。

• 亜鉛めっき鋼板
• ステンレス
• 塩ビ製・樹脂
• ガルバリウム鋼板
• 高耐食めっき鋼板

ここからは、それぞれの材質について詳しく見ていきましょう。

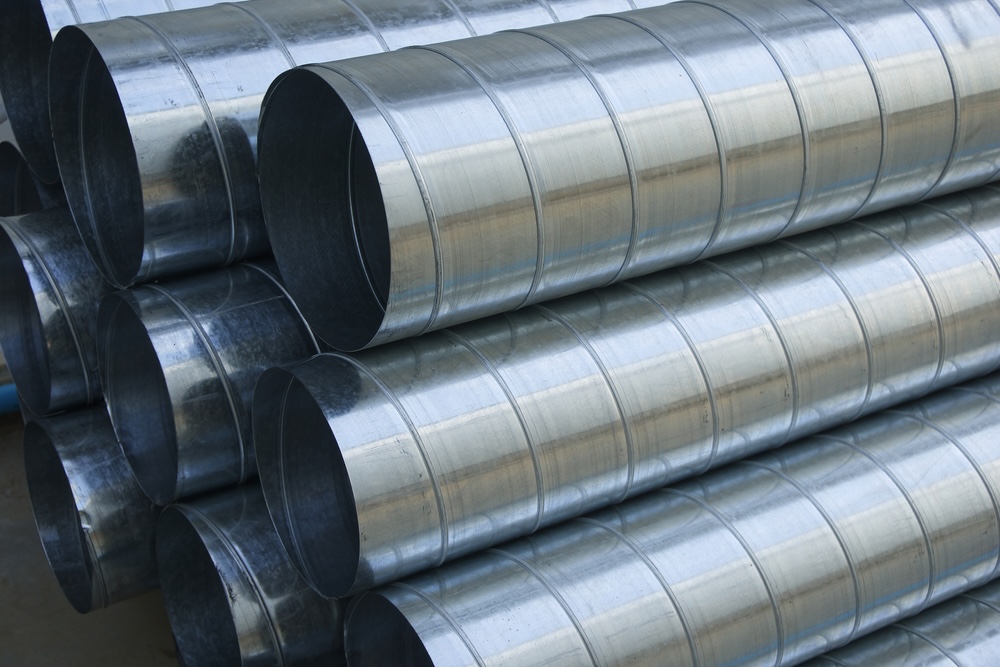

亜鉛めっき鋼板

亜鉛めっき鋼板は、空調・換気用スパイラルダクトで使用される材質の一つです。

比較的軽く、加工や施工をしやすいため、オフィスや店舗、工場、倉庫などの空調、給気、換気、一般排気で使用されます。

一方で、湿気が多い場所や屋外、薬品や腐食性ガスを含む排気系統では、さびや劣化が進みやすくなる場合があります。

特殊な環境で使用する場合は、より耐食性の高い材質も検討しましょう。

ステンレス

ステンレスは、一般的な亜鉛めっき鋼板よりさびにくく、耐久性や耐熱性に優れた材質です。

水分や湿気、油分を含む空気を扱う厨房や食品工場などで使われることがあります。

ただし、ステンレスでも、塩分や薬品の種類・濃度、温度によっては腐食することがあります。

また、ステンレスにはいくつかの種類があり、耐食性や耐熱性も同じではありません。

流す空気の成分や温度、設置環境を確認し、条件に合った種類のステンレスを選ぶことが大切です。

塩ビ製・樹脂

塩ビ製や樹脂製のダクトは、薬品や腐食性ガスを含む空気を流す設備に向いた材質です。

金属では腐食しやすい化学工場や研究施設、実験設備などの排気系統で使われることがあります。

腐食性ガスを扱う設備では、塩ビそのもので作られたダクトのほか、鋼板の表面を塩ビで覆った塩ビライニング鋼板製ダクトも使われます。

耐熱温度や対応できる薬品が異なるため、排気の成分、濃度、温度に合わせて選びましょう。

流す空気に含まれる薬品だけでなく、温度や濃度、使用時間も確認することが大切です。

ガルバリウム鋼板

ガルバリウム鋼板は、亜鉛とアルミニウムを含むめっきを施した鋼板です。

耐食性や耐候性を必要とする用途で使われており、屋外配管や湿気の影響を受けやすい場所に向いています。

雨風にさらされる場所や、結露が発生しやすい環境で使われやすいです。

ただし、腐食リスクの低い屋内配管では、亜鉛めっき鋼板で十分な場合もあります。

設置環境と必要な耐久性を踏まえて使い分けましょう。

高耐食めっき鋼板

高耐食めっき鋼板は、亜鉛にアルミニウムやマグネシウムなどを加え、耐食性を高めたものです。

屋外や海の近く、湿気や結露が多い場所など、腐食しやすい環境に向くものです。

耐食性と導入費用の両方を考慮して材質を選ぶ場合にも候補となります。

ただし、腐食の原因や程度は現場によって異なります。

塩害、薬品、結露など、想定される劣化要因を整理したうえで選びましょう。

また、高耐食めっき鋼板の代表的例として、スーパーダイマやZAMもあります。

※スーパーダイマやZAMは、日本製鉄株式会社の登録商標です。

【部材別】スパイラルダクトの種類

スパイラルダクトは、直管だけで配管できるものではありません。

曲げ、接続、分岐、口径の変更、風量調整、端末処理などに合わせて、複数の部材を組み合わせて使う必要があります。

主な部材の種類と役割は、次の通りです。

部材を選ぶ際は、口径だけでなく、差し込み部分の寸法や接続方法まで確認しましょう。

必要な風量を確保するため、曲がりや分岐、急な口径変更を減らし、できるだけ単純な配管経路にすることも大切です。

長い配管や大口径のダクトは重くなるため、設置環境に合った金具や方法で確実に固定しましょう。

山陰設備工業株式会社では、スパイラルダクトをはじめ、エルボ、ニップル、カラー、キャップ、T管、R管など、丸ダクト用の各種部材を直接販売しています。

標準的な規格品に加え、現場の寸法や用途に合わせた特注品にも対応しておりますので、お気軽にご相談ください。

ダクト製品の購入はこちらから

【機能別】スパイラルダクトの種類

スパイラルダクトには、空気を運ぶだけでなく、変形や結露、熱損失、騒音などを抑える機能を持つタイプがあります。

設置場所や必要な性能に合わせて、適切な製品を選ぶことが大切です。

主な種類と用途は、次の通りです。

スパイラルダクトには、変形を抑えるリブ入り、結露や熱損失を軽減する保温・保温二重タイプ、騒音を抑える消音タイプがあります。

それぞれ強度、断熱性、保護性、消音性に違いがあるため、用途や設置環境に合わせて選ぶことが重要です。

選定時は、口径や重量、施工スペース、周囲の温湿度、必要な消音性能なども確認しましょう。

スパイラルダクトの種類を選ぶ際に確認すべきこと

スパイラルダクトは、種類や口径だけで選ぶと、現場で取り付けられなかったり、必要な風量を確保できなかったりする場合があります。

発注前に確認したい項目は、次の通りです。

• 用途に合う材質か
• 施工条件
• 接続方法
• 数量・納期

ここから、それぞれ詳しく見ていきましょう。

用途に合う材質か

一般的な空調や換気であれば、亜鉛めっき鋼板が基本的な選択肢です。

一方、油や熱を含む厨房排気では、設備の条件や地域の基準に合った材質・板厚を選ぶ必要があります。

薬品や腐食性ガスを含む工場排気では、排気の成分や温度に応じて、ステンレス鋼板や樹脂製ダクト、塩ビライニング鋼板などを使用することがあります。

屋外では、雨風や結露による腐食にも注意しましょう。

材質が使用環境に合っていないと、さびや穴あき、早期劣化につながります。

用途と設置環境を明確にしたうえで、適切な材質を選ぶことが大切です。

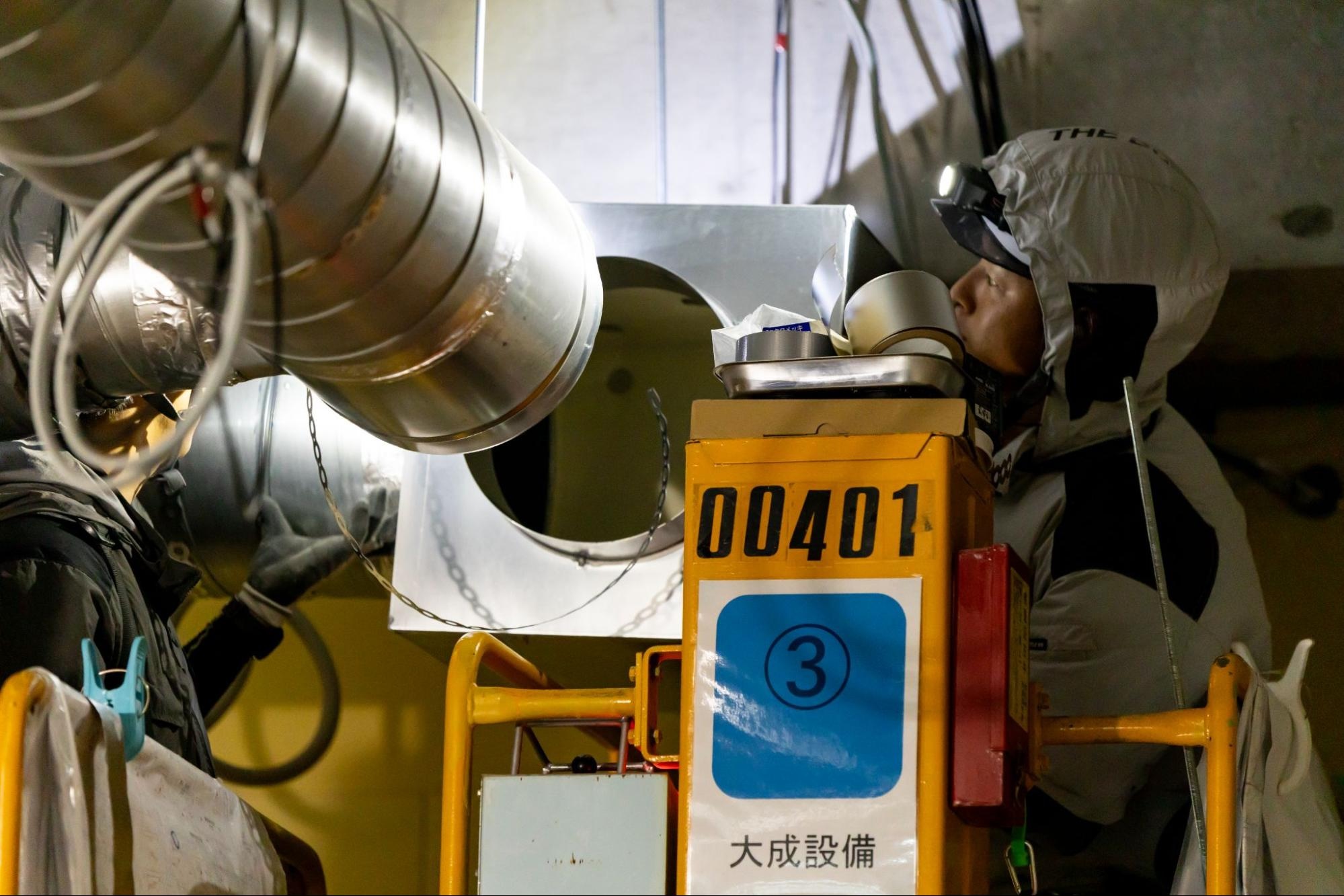

施工条件

施工条件を確認する際は、口径や長さだけでなく、配管の通し方や設置スペースまでチェックすることが大切です。

主な確認項目は、次の通りです。

• 接続する機器や既設ダクトと口径が合うか
• 標準長の直管で足りるか
• 短管や特注寸法が必要か
• 曲がりや分岐の位置・向きが適切か
• 天井内や壁際に施工スペースがあるか
• 他の配管や設備と干渉しないか
• 支持金具や吊り金具を取り付けられるか
• 点検や清掃のためのスペースを確保できるか

曲がりや分岐、急な口径変更が増えると、空気が流れにくくなり、必要な風量を確保できない場合があります。

必要に応じて90°エルボと45°エルボを使い分け、できるだけ無理のない配管経路を設計しましょう。

また、図面上では納まっていても、梁や既設配管の影響で施工できないことがあります。

特に改修工事の場合は、必要に応じて現場で実際の寸法を測り、図面との違いがないか確認しておきましょう。

接続方法

スパイラルダクトの接続方法には、差し込み継手やフランジ継手などがあります。

接続する機器や設置場所、点検や取り外しのしやすさに合わせて、適した方法を選ぶことが大切です。

差し込み継手は、直管やエルボなどを差し込んで接続する方法で、比較的簡単に施工できます。

一方、フランジ継手は、送風機や集じん機などの機器との接続や、定期的に取り外して点検する場所に向いています。

発注前には、次の点を確認しましょう。

• 直管と継手の口径が合っているか
• 機器側の接続形状と合っているか
• 気密性を確保できる施工方法か
• 振動が発生する場所に適した接続か
• 点検時に取り外せる構造か
• シール材や固定金具が必要か

屋外の端部では、キャップ、防鳥アミ付きキャップ、防虫アミ付きキャップなどの有無も確認します。

端末部材を選ぶ際は、鳥や虫、ごみなどの侵入を防ぐだけでなく、空気が流れやすいことや、点検・清掃をしやすいことも考えておきましょう。

数量・納期

数量は、直管だけでなく、接続・分岐・端末部材まで含めて一式そろっているかを確認しましょう。

主に必要となる部材は、次の通りです。

• 直管
• 90°エルボ・45°エルボ
• ニップル
• カラー
• フランジ
• レジューサー
• T管・Y管・R管
• ダンパー
• キャップ類
• 支持金具・吊り金具

部材が1点でも不足すると、配管工事を最後まで進められない場合があります。

図面や部材表を見ながら数量を確認し、予備が必要かどうかもあわせて検討しておくと安心です。

また、特殊な材質や口径、保温・消音仕様、現場寸法に合わせた加工品は、規格品より納期が長くなることがあります。

そのため、規格品で対応できるものと特注製作が必要なものを早めに分けておくと、手配漏れや工事の遅れを防ぎやすくなります。

現場に合うスパイラルダクトの種類を見極めるには専門的な判断が必要

スパイラルダクトは、用途や設置場所によって適した材質、口径、部材が異なります。

図面上では問題がなくても、実際の現場では梁やほかの配管にぶつかり、規格品だけでは設置できないこともあります。

選定を誤ると、風量不足や早期劣化、部材の再手配につながるため、判断に迷う場合は専門業者へ相談することが大切です。

スパイラルダクトの種類に迷ったら専門の会社に相談しよう！

スパイラルダクトを選ぶ際は、材質や口径だけでなく、長さ、曲がり、分岐、接続方法、端末部材までまとめて検討する必要があります。

選ぶ際に迷いやすいのは、どこまで規格品で対応でき、どの部分に特注品が必要なのかという点です。

早い段階で専門会社に相談しておけば、寸法違いや部材不足による再手配を減らし、工期の遅れも防ぎやすくなります。

山陰設備工業株式会社では、スパイラルダクトや各種関連部材の規格品を直接販売しています。

さらに、図面をもとに必要なダクトや関連部材を拾い出すご相談も対応可能です。

どの部材をどれだけ用意すればよいか分からない場合も、製作や施工を見据えて相談できるため、スムーズな手配につなげられます。

スパイラルダクトや関連部材の選定・手配でお困りの方は、ぜひ製品ページをご覧ください。
